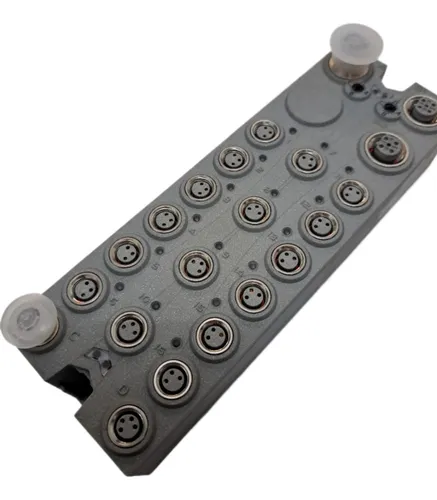

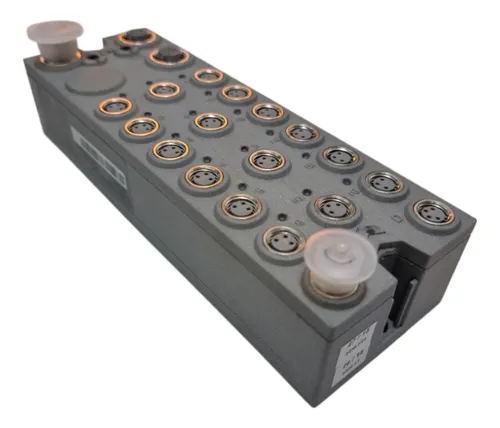

NÚMERO DE MATERIAL: X67BC6321.L08
DESCRIPCIÓN: Bus de campo: PROFIBUS DP
Conector en Y integrado para conexión de bus de campo
16 canales digitales, configurables como entradas o salidas
Tipo de conexión M8
Configuración de E/S sencilla mediante el bus de campo
Conexión integrada a expansiones locales mediante X2X Link para 63 módulos adicionales
Ciclo de E/S configurable (de 0,2 a 1 ms)
PROFIBUS DP se basa en la física de la interfaz RS485. La transferencia de datos se controla mediante un procedimiento de acceso híbrido al bus: las estaciones activas reciben derechos de comunicación mediante un procedimiento de paso de testigo y, posteriormente, pueden acceder a todas las estaciones de la red según el principio maestro-esclavo. Se puede configurar el tiempo máximo de circulación de un testigo, lo que da como resultado un tiempo de ciclo definido.

El acceso ofrece diversos servicios para el usuario, tanto para la transferencia de datos cíclica como acíclica.

Este controlador de bus permite conectar nodos de E/S X2X Link a PROFIBUS DP. Es compatible con PROFIBUS DP con todas sus opciones y otras propiedades adicionales. Además de los diagnósticos de dispositivo, módulo y canal proporcionados por el estándar PROFIBUS, también es posible, por ejemplo, cambiar a la opción de diagnóstico de ranura en formato S7.

Se pueden conectar módulos X67 u otros basados ​​en X2X Link al controlador de bus. La configuración del sistema modular es óptima gracias a PROFIBUS DP.
