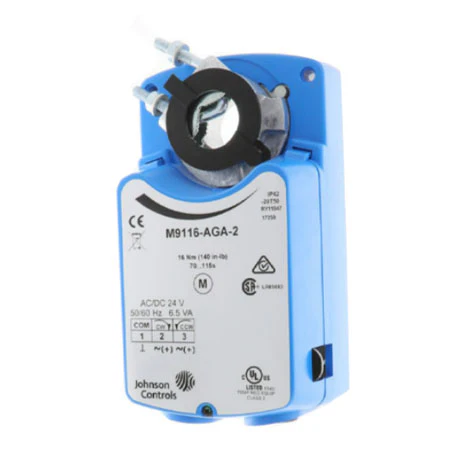

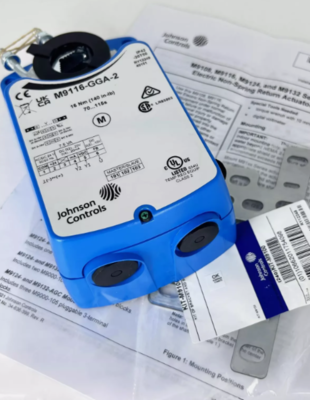

Descripción
La serie M91xx incluye los modelos M9108, M9116,
M9124 y M9132. Todos estos
actuadores eléctricos de montaje directo funcionan con
alimentación CA/CC de 24 V. Los actuadores M91xx están disponibles para su uso con
controladores de encendido/apagado, flotantes,
proporcionales o resistivos. Estos
actuadores bidireccionales no requieren un mecanismo de compuerta,
y se instalan fácilmente en una compuerta con un eje redondo de hasta 20 mm (3/4 pulg.) de diámetro,
o un eje cuadrado de hasta 16 mm (5/8 pulg.).
Pueden montarse directamente o remotamente en una compuerta,
o en una válvula mediante uno de los kits de mecanismo de válvula M9000-5xx.

Un solo modelo M91xx proporciona hasta 32 N·m (280 lb·pulg.) de par. Dos modelos -AGx, -GGx o -HGx en tándem
proporcionan el doble de par, o
560 lb·in (64 N·m). El ángulo de rotación es
ajustable mecánicamente de 0 a 90° en
incrementos de 5 grados.
Se dispone de interruptores auxiliares integrados para
indicar la posición de final de carrera
o para realizar funciones de conmutación en
cualquier ángulo dentro del rango de rotación seleccionado.
La retroalimentación de posición está disponible mediante
interruptores, un potenciómetro o una entrada de CC de 0 (2) a

Selection Chart
M9108, M9116, M9124, and M9132 Series Electric Non-Spring-Return Actuators (Part 1 of 2)
M9108 Electric Non-Spring-Return Actuators
M9108-AGA-2 On/off, floating M9108-AGC-2 M9108-AGD-2 70 lb·in (8 N·m)
25 to 50 seconds
AC 24 V 50/60 Hz
DC 24 V
None
2-SPDT
None 135 ohm potentiometer
M9108-AGE-2 None 1,000 ohm potentiometer
M9108-GGA-2 M9108-GGC-2 DC 0(2) to 10 V
DC 0(4) to mA proportional
M9108-HGA-2 70 lb·in (8 N·m)
25 to 50 seconds
AC 24 V 50/60 Hz
DC 24 V
None DC 0(2) to 10 V feedback
2-SPDT
M9108-HGC-2 DC 0 to 10 V
DC 0 to 20 mA proportional
Adjustable start and span
None DC 0 to 10 V feedback
2-SPDT
M9108-JGA-2 100 to 10,000 ohm potentiometer None
M9108-JGC-2 2-SPDT
The performance specifications are nominal and conform to acceptable industry standards. For applications at conditions beyond these specifications, consult the local Johnson Controls
