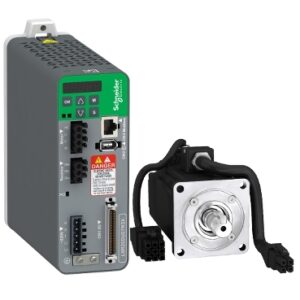

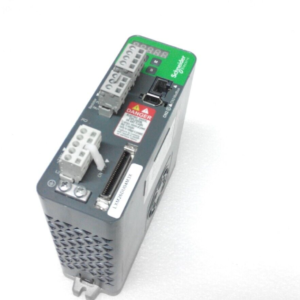

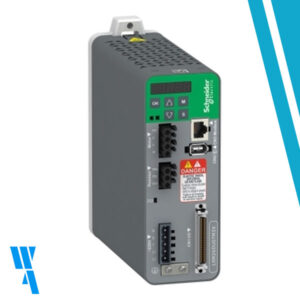

LXM26DU04M3X, Schneider, Lexium 26 IO drive 1 3PH 230V 400W.
Description
Este producto forma parte de la gama Lexium Easy 26, una oferta de servoaccionamientos de movimiento para máquinas de 0,05 kW a 4,5 kW. El servoaccionamiento de movimiento sin filtro EMC cuenta con una pantalla de 7 segmentos con interfaz HMI y 5 botones. Es fácil de montar y cablear gracias a los conectores enchufables identificados, de fácil acceso, todos ellos en el panel frontal del accionamiento. Es un servoaccionamiento de movimiento con una tensión de alimentación nominal de 220 V (monofásica y trifásica) para cada fase, una frecuencia de 50/60 Hz, una corriente de salida continua de 2,6 A a 16 kHz, una potencia de 0,4 kW/0,54 HP y una potencia continua de 400 W a 220 V. Está equipado con terminal de resorte para conexión eléctrica. Hay un aislamiento eléctrico entre la alimentación y el control. Está provisto de un método de refrigeración por convección natural. Es un producto con clasificación IP20. Sus dimensiones son 55 mm (ancho) x 146 mm (profundidad) x 150 mm (alto). Pesa 1 kg. Es adecuado para el trabajo de materiales, manipulación de materiales, líneas de montaje, embalaje, impresión, textiles, máquinas herramienta, plástico y caucho, aplicaciones de bobinado y desbobinado. Este producto está certificado por CE, CSA y CULus. Cumple con las normas EN/IEC 61800-5-1. Este producto es compatible con el servomotor BCH2. Lexium Easy 26, los servoaccionamientos y los servomotores son productos de nivel de entrada perfectamente adecuados para satisfacer las necesidades específicas de los mercados emergentes a un precio asequible sin concesiones. Combinados con los servomotores BCH2, los servoaccionamientos Lexium Easy 26 optimizan su control de movimiento de forma eficiente y rentable.
Specifications
Main
| Range of product |
Easy Lexium 26 |
| Product or component type |
Motion servo drive |
| Device short name |
LXM26D |
| Format of the drive |
Compact housing |
| Line current |
3.8 A 211.6 % at 220 V, single phase
3.8 A 183.7 % at 220 V, three phase |
Complementary
| Network number of phases |
Single phase
Three phase |
| [Us] rated supply voltage |
220 V (- 10…15 %) for three phase
220 V (- 20…15 %) for single phase |
| Supply voltage limits |
200…255 V three phase
170…255 V single phase |
| Supply frequency |
50/60 Hz – 5…5 % |
| Network frequency |
47.5…63 Hz |
| Continuous output current |
2.6 A at 16 kHz |
| Output current 3s peak |
7.8 A at 220 V |
| Continuous power |
400 W at 220 V |
| Nominal power |
0.4 kW at 220 V 16 kHz |
| Switching frequency |
16 kHz |
| Overvoltage category |
III |
| Maximum leakage current |
1.3 mA |
| Output voltage |
<= power supply voltage |
| Electrical isolation |
Between power and control |
| Type of cable |
Twisted shielded pairs cable (single or double) (temperature: 0…55 °C) |
| Electrical connection |
Spring terminal, clamping capacity: 0.82…1 mm², AWG 18 (L1-L2)
Spring terminal, clamping capacity: 0.82…1 mm², AWG 18 (R, S, T)
Spring terminal, clamping capacity: 0.82…1 mm², AWG 18 (U, V, W, PE)
Spring terminal, clamping capacity: 0.82…1 mm², AWG 18 (PA/+, PBe) |
| Tightening torque |
PE (ground): 1.4 N.m |
| Discrete input number |
8 programmable (CN1)
1 pulse train input (PTI) (CN1)
2 fast capture (CN1) |
| Discrete input voltage |
24 V DC for logic |
| Discrete input logic |
Positive or negative (CN1) |
| Discrete output number |
5
1 |
| Discrete output type |
Logic (CN1) at 12…24 V DC
Pulse train output (PTO) (CN1) |
| Discrete output voltage |
12…24 V DC |
| Discrete output logic |
Positive or negative (CN1) |
| Analogue input number |
2 |
| Absolute accuracy error |
0.1 % |
| Analogue input type |
V_REF voltage analog input: – 10…10 V, impedance: 10 kOhm, resolution: 12 bits
T_REF voltage analog input |
| Control signal type |
Servo motor encoder feedback CN2 |
| Protection type |
Against reverse polarity: inputs signal
Against short-circuits: outputs signal
Overcurrent: motor
Overvoltage: motor
Undervoltage: motor
Overheating: motor
Overload: motor
Overspeed: motor |
| Physical interface |
RS485 for Modbus Serial line slave |
| Status LED |
1 LED (red) charge |
| Signalling function |
Servo status and fault codes five 7-segment display units |
| Marking |
CE
CULus
CSA |
| type of cooling |
Natural convection |
| Operating position |
Vertical |
| Product compatibility |
Servo motor BCH2 (60 mm, 2 motor stacks)
Servo motor BCH2 (80 mm, 1 motor stacks)
Servo motor BCH2 (130 mm, 1 motor stacks) |
| Width |
55 mm |
| Height |
150 mm |
| Depth |
146 mm |
| Net weight |
1 kg |
Environment
| EMC filter |
Without EMC filter |
| Electromagnetic compatibility |
Conducted emission – test level: level 3 category C3 conforming to IEC 61800-3 |
| Standards |
IEC 61800-5-1 |
| Product certifications |
CSA
cULus
CE |
| IP degree of protection |
IP20 |
| Vibration resistance |
3M4 amplitude = 3 mm (f = 9…200 Hz) conforming to IEC 60721-3-3 |
| Shock resistance |
10 gn, type I conforming to IEC 60068-2-27 |
| Relative humidity |
5…95 % without condensation |
| Ambient air temperature for operation |
0…55 °C |
| Ambient air temperature for storage |
-25…65 °C |
| Operating altitude |
<= 1000 m without derating
> 1000…2000 m 1 % per 100 m |
Packing Units
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7.498 cm |
| Package 1 Width |
22.924 cm |
| Package 1 Length |
23.602 cm |
| Package 1 Weight |
1.3 kg |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
5 |
| Package 2 Height |
30.0 cm |
| Package 2 Width |
29.9 cm |
| Package 2 Length |
39.8 cm |
| Package 2 Weight |
7.151 kg |
Mas información?
>>>Schneider Electric_Lexium-Easy-26_LXM26DU04M3X
Additional information
| Weight |
7,151 kg |
| Dimensions |
23,602 × 22,924 × 7,498 cm |
