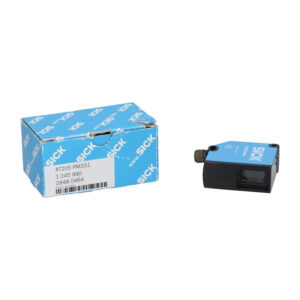

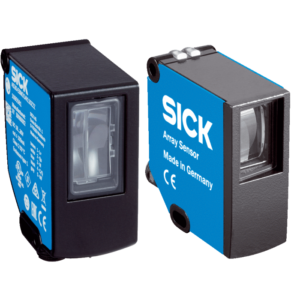

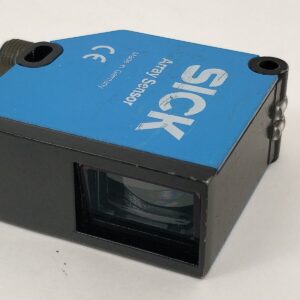

AT20E-PM111S14, SICK, sensor array, Detección de bordes-proximidad, distancia 25 mm, Rango de medición 20 mm, M12-5 pines, Qa=4..20mA, Qpnp

Principio funcional

Reconocimiento de contornos, detección y funcionamiento como reflector

Dimensiones (An x Al x Pr)

24,3 mm x 59,8 mm x 54,1 mm

Alcance

≤ 25 mm

Diseño de la carcasa

Rectangular

Rendimiento

20 mm … 30 mm

Margen de medida

20 mm

Objeto mínimo detectable (MDO)

0,8 mm

Fuente de luz

LED, blanco

Longitud de onda

400 nm … 700 nm

Tamaño del spot

30 mm x 5 mm

Reproducibilidad

0,03 mm 1)

Linealidad

± 2 % 2)

Tensión de alimentación

≤ 24 V DC 1)

Ondulación

≤ 5 V 2)

Consumo de energía

< 3,1 W 3)

Salida conmutada

PNP

Salida conmutada (tensión)

PNP: HIGH = UV ≤ 2 V/LOW aprox. 0 V

Salida analógica

4 mA … 20 mA
