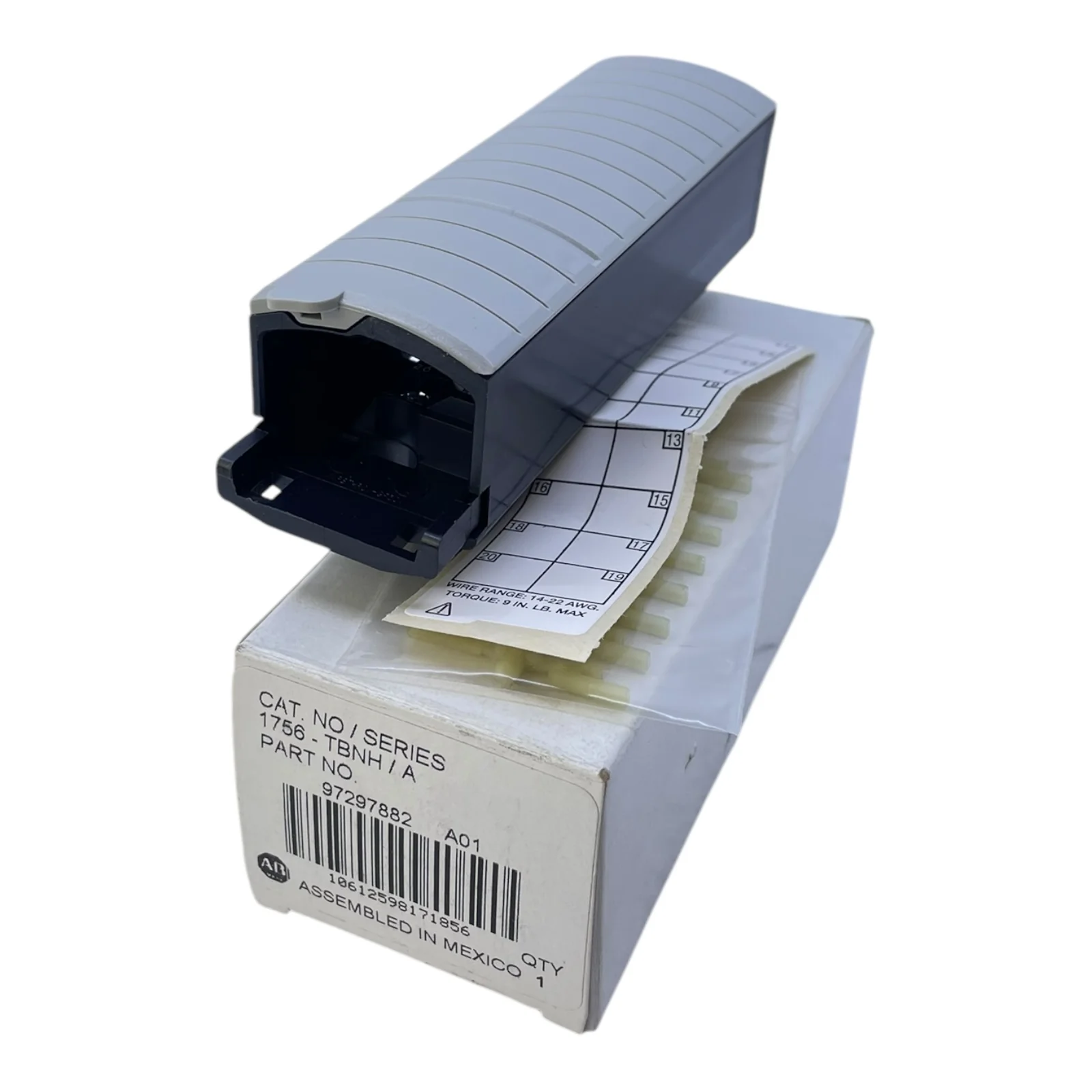

El 1756-TBNH es un bloque de terminales extraíble (RTB, por sus siglas en inglés) de la línea ControlLogix fabricado por Allen-Bradley (Rockwell Automation). Se utiliza de manera fundamental para conectar el cableado de campo directamente a los módulos de entrada y salida (I/O) del PLC sin necesidad de desconectar los cables de forma individual si se requiere reemplazar el módulo.

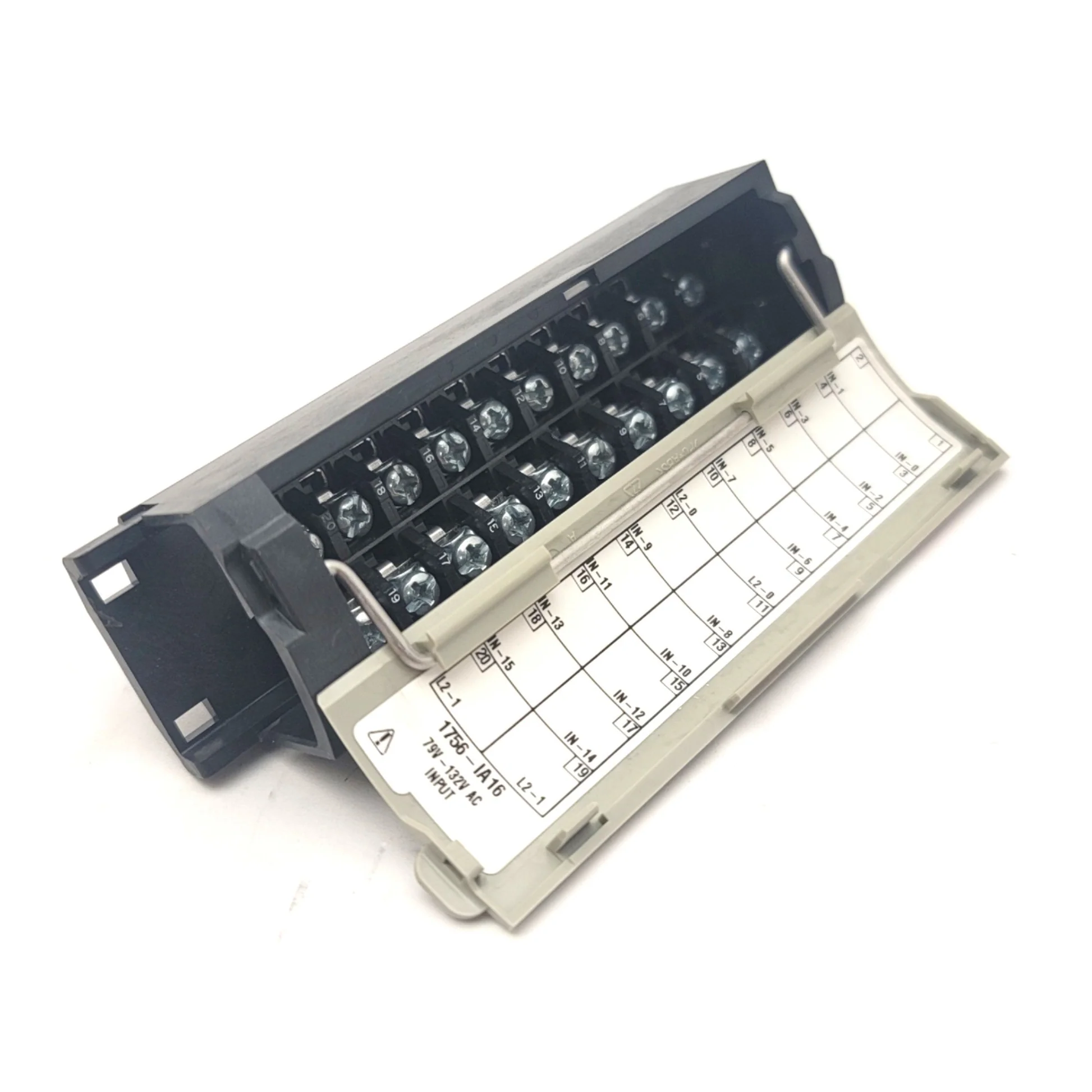

• Número de posiciones: 20 pines / terminales.
• Tipo de terminal: Abrazadera de tornillo estilo NEMA (Screw Clamp) con carcasa de bajo perfil.
• Tamaño del conductor: Admite calibres de cable de 22 a 14 AWG.
• Compatibilidad de cable: Soporta cable de cobre tanto sólido como trenzado. Importante: No se permite mezclar hilos sólidos y trenzados dentro del mismo bloque; todos los conductores instalados deben ser del mismo tipo.
• Capacidad por terminal: Soporta hasta un máximo de 2 conductores por cada punto de conexión.
• Par de apriete (Torque): Requiere una fuerza de ajuste de 1.36 Nm (aprox. 7-9 in-lbs).
• Diferencia importante con otros modelos
  Dentro del ecosistema ControlLogix existen variantes que a menudo se confunden con este modelo:
  • 1756-TBNH: Bloque de 20 pines con terminación por tornillo.
    Si necesitas asistencia con un módulo en específico, por favor indícame:
    • ¿A qué modelo de tarjeta I/O (por ejemplo, OB16E, IB16, etc.) tienes pensado conectar este bloque?
    • ¿Necesitas el diagrama o guía de cableado para una aplicación particular?
  • 1756-TBSH: Bloque de 20 pines con terminación por resorte (Spring clamp).
  • 1756-TBCH: Bloque de 36 pines con terminación por tornillo.

• ¿A qué modelo de tarjeta I/O (por ejemplo, OB16E, IB16, etc.) tienes pensado conectar este bloque?
• ¿Necesitas el diagrama o guía de cableado para una aplicación particular?
