1756-IF16, Allen Bradley, ControlLogix 16 Point A/I, Modulo analogico, Argentina, Proveedor
Description

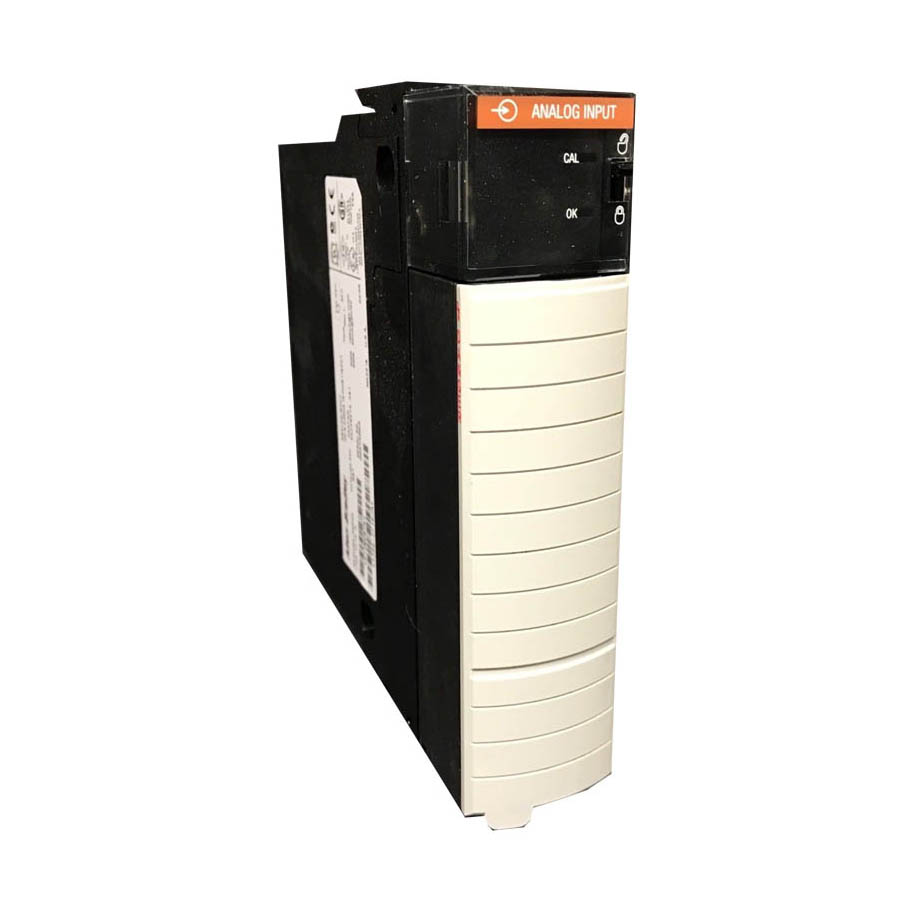

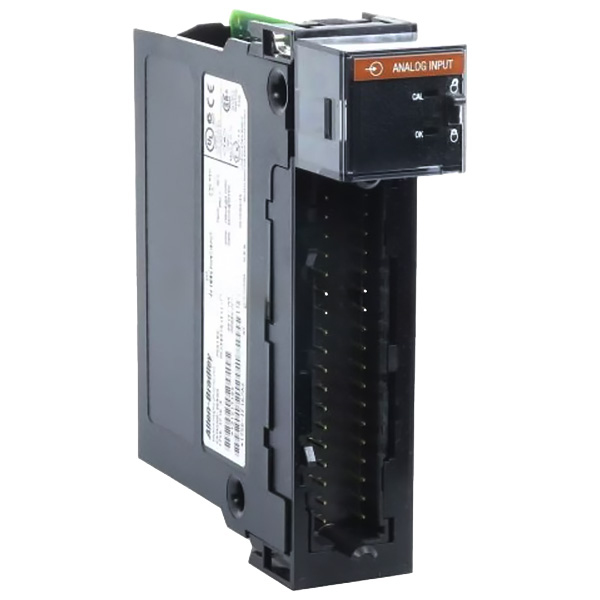

El 1756-IF16 es un módulo de entradas analógicas de la familia ControlLogix de Allen-Bradley (Rockwell Automation). Este dispositivo convierte señales analógicas de voltaje y corriente provenientes de sensores de campo en valores digitales legibles por el controlador.
Especificaciones Técnicas Principales
- Número de entradas: Hasta 16 canales independientes según la configuración física.
- Resolución: Conversión de 16 bits (Sigma-Delta).
- Formatos de datos: Entero de 16 bits o punto flotante de 32 bits (IEEE).
- Consumo de corriente del backplane: 150 mA a 5.1 V CC y 65 mA a 24 V CC.
- Disipación de potencia: 2.3 W (en modo voltaje) y 3.9 W (en modo corriente)
Modos de Configuración de Señal
El módulo destaca por su versatilidad al permitir tres esquemas diferentes de cableado y muestreo en campo:
- 16 canales Single-Ended (Extremo único): Ideal para señales que comparten una misma referencia o tierra común.
- 8 canales Diferenciales: Utilizado para entornos con alto ruido electromagnético, midiendo la diferencia de potencial entre dos terminales.
- 4 canales Diferenciales de Alta Velocidad: Reduce los tiempos de escaneo para aplicaciones críticas que exigen respuestas inmediatas.
-
Rangos de Entrada SoportadosSoporta de forma nativa instrumentación estándar de procesos industriales:
- Voltaje: ±10V, 0…10V y 0…5V.
- Corriente: 0…20 mA (fácilmente escalable mediante software en Studio 5000 a rangos de 4-20 mA)
Si necesitas integrar este componente en tu arquitectura, indícame si requieres el diagrama de cableado específico, para un lazo de corriente (como un transmisor a 2 hilos), o si buscas ayuda con la configuración y escalado de variables dentro del software Studio 5000, Puedes solicitar nuestro servicio tecnico especializado en Productos Rockwell, Allen Bradley, en Argentina.
Contáctenos !!!
Additional information
| Weight | 0,320 kg |
|---|
