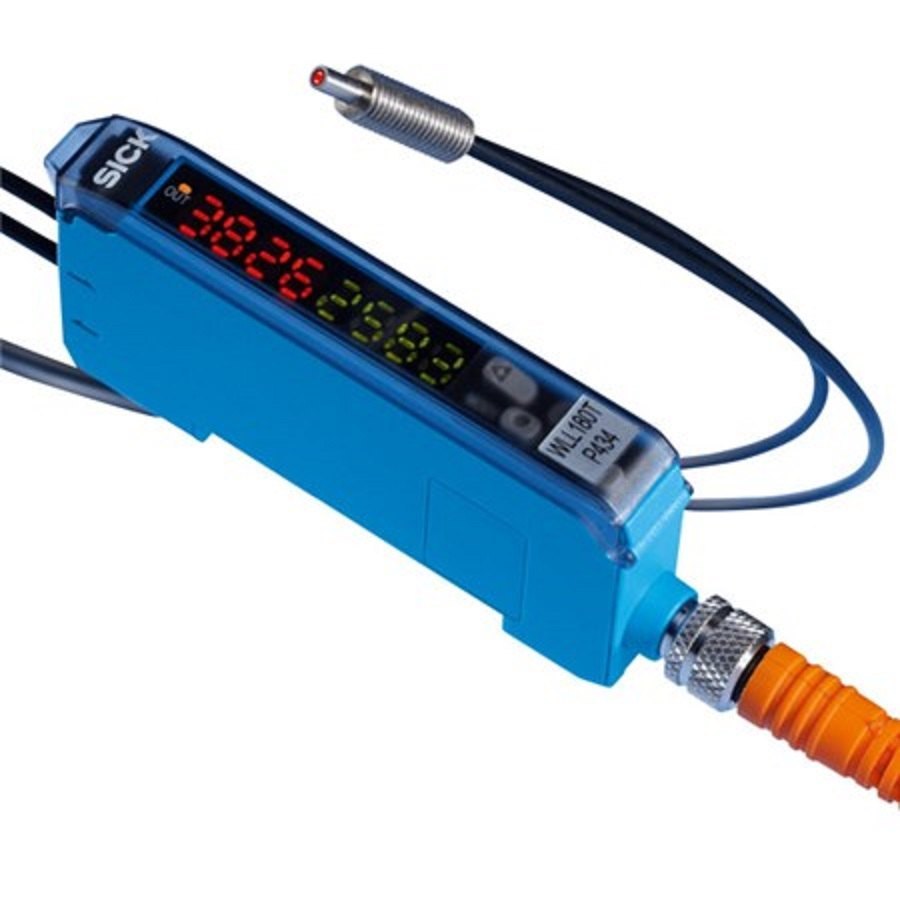

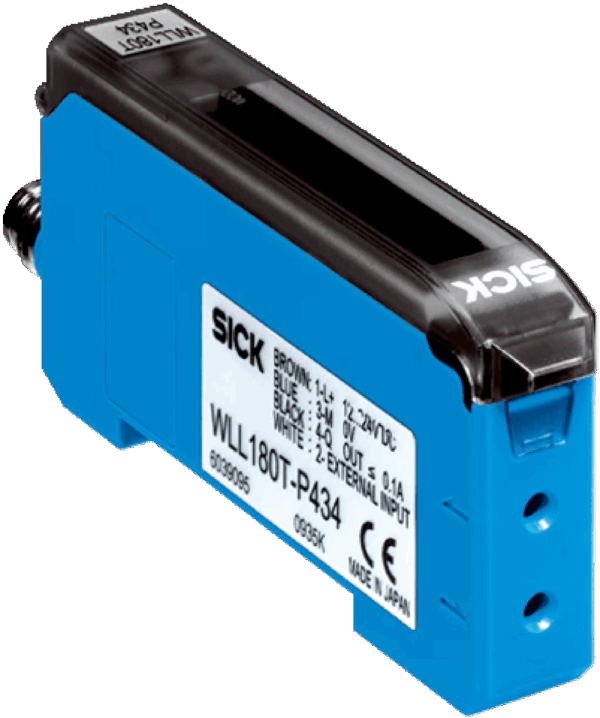

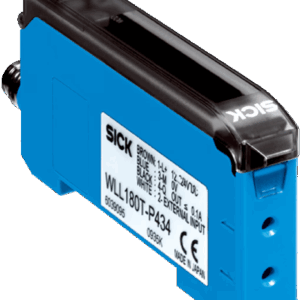

Tipo de dispositivo | Amplificador de fibra óptica |
Detalle del tipo de dispositivo | Autónomo |
Dimensiones (An x Al x Pr) | 10,5 mm x 34,6 mm x 71,9 mm |
Forma de la carcasa (salida de luz) | Rectangular |
Alcance de detección máx. | 0 m … 20 m (Sistema unidireccional) 1) 2) |
Distancia de conmutación | 0 mm … 1.400 mm, Sistema de palpado 3) 4)
0 m … 18 m, Sistema unidireccional 1) 2) |
Escáner lineal | Aprox. 65° 5) |
Tipo de luz | Luz roja visible |
Fuente de luz | LED 6) |
Ángulo de dispersión | Aprox. 65° 5) |
Longitud de onda | 650 nm |
Ajuste | Controlada por menú
Tecla teach-in simple Cable |
Indicador | 7 segmentos |
Pantalla | LED indicador de estado / pantalla dual digital de 4 dígitos (2), El valor teórico (indicador verde) y el valor real (indicador rojo) se muestran al mismo tiempo, indicador de los parámetros |
Tensión de alimentación VB | 12 V DC … 24 V DC 1) |
Ondulación | ≤ 10 % 2) |
Consumo de corriente | 50 mA 3) |
Salida conmutada | PNP |
Número de salidas conmutadas | 1 |
Modo de conmutación | Conmutación en claro/oscuro |
Tipo de conmutación seleccionable | Seleccionable manualmente |
Tiempo de respuesta | ≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 2.000 µs, ≤ 8.000 µs 4) |
Frecuencia de conmutación | 31,2 kHz, 7,1 kHz, 2 kHz, 250 Hz, 62,5 Hz |
Función temporal | Sin tiempo de retardo
Retardo de desconexión Retardo de conexión Retardo de conexión y desconexión One-Shot |
Demora | Programable, 0 ms … 9.999 ms |
Entrada | Entrada multifunción MF |
Tipo de conexión | Conector M8 de 4 polos |
Protección de circuito | A 5)
B 6) C 7) D 8) |
Clase de protección | III |
Peso | 20 g |
Material de la carcasa | Plástico, ABS/PC |
Grado de protección | IP50 9) |

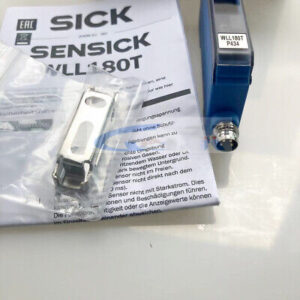

Elementos suministrados | Escuadra de fijación BEF-WLL180 |
Operación a temperatura ambiente | –25 °C … +55 °C |
Temperatura ambiente de almacenamiento | –40 °C … +70 °C |
N.º de archivo UL | NRKH.E300503 & NRKH7.E300503 |
Mas Información?
Weight | 0,065 kg |
---|---|
Dimensions | 3,46 × 10,5 × 7,12 cm |
