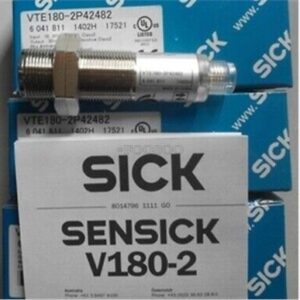

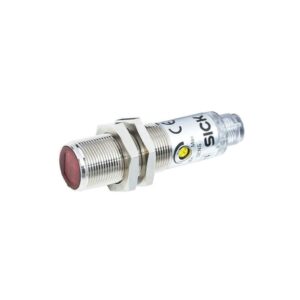

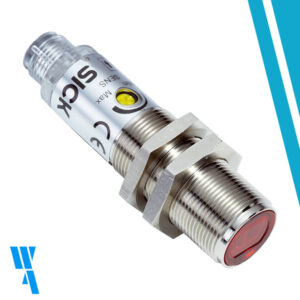

VTE180-2P42482, Sick, Fotocélula de cuerpo, Metal, cilíndrico, alcance 1 mm → 1,1 m, salida Conmutación de luz/oscuridad, PNP,
Description
Detalles técnicos
| Principio funcional | Fotocélula de detección sobre objeto |
| Detalle del principio de funcionamiento | Energético |
| Dimensiones (An x Al x Pr) | 18 mm x 18 mm x 69,8 mm |
| Forma de la carcasa (salida de luz) | Cilíndrico |
| Longitud de caja | 69,8 mm |
| Diámetro de la rosca (carcasa) | M18 x 1 |
| Eje óptico | Axial |
| Alcance de detección máx. | 1 mm … 1.100 mm 1) |
| Distancia de conmutación | 1 mm … 800 mm 1) |
| Escáner lineal | Aprox. 1,2° |
| Tipo de luz | Luz roja visible |
| Fuente de luz | LED 2) |
| Tamaño del spot (separación) | Ø 30 mm (800 mm) |
| Ángulo de dispersión | Aprox. 1,2° |
| Longitud de onda | 645 nm |
| Ajuste | Potenciómetro, 270° (distancia de conmutación) |
- Mecánica/Electrónica
Tensión de alimentación VB 10 V DC … 30 V DC 1) Ondulación ± 10 % 2) Consumo de corriente 30 mA 3) Salida conmutada PNP 4) Modo de conmutación Conmutación en claro/oscuro 4) Tipo de conmutación seleccionable Opcional, por cable de control L/D Tensión de señal PNP HIGH/LOW Aprox. UV – 1,8 V / 0 V Corriente de salida Imáx. ≤ 100 mA Tiempo de respuesta ≤ 0,5 ms 5) Frecuencia de conmutación 1.000 Hz 6) Tipo de conexión Conector macho M12 de 4 polos Protección de circuito A 7) B 8)
D 9)
Clase de protección III Peso 47 g Material de la carcasa Metal, Latón niquelado y PC Material de elementos ópticos Plástico, PMMA Grado de protección IP67 Elementos suministrados Tuerca de fijación (2 x) Operación a temperatura ambiente –25 °C … +55 °C Temperatura ambiente de almacenamiento –40 °C … +70 °C N.º de archivo UL NRKH2.E300503 & NRKH8.E300503 Mas informacion?
Additional information
| Weight | 0,035 kg |
|---|---|
| Dimensions | 6,9 × 1,8 × 1,8 cm |
