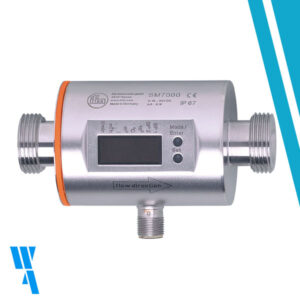

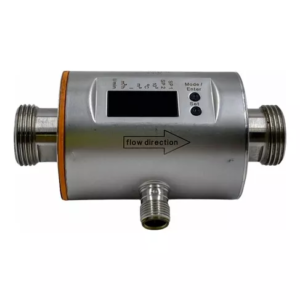

SM7100, IFM, Medidor de flujo magnético-inductivo, 0,2…50 l/min 0,01…3 m³/h, Salida analogica 4..20mA, 0-10v,
$1.568.900 +IVA
Description
| Número de entradas y salidas |
Número de salidas digitales: 2; Número de salidas analógicas: 1 |
| Rango de medición |
|
| Conexión de proceso |
conexión de rosca G 3/4 DN20 junta plana |
Campo de aplicación
| Característica especial |
Contactos dorados |
| Aplicación |
Función totalizador; para aplicaciones industriales |
| Instalación |
Conexión a la tubería mediante adaptador |
| Fluidos |
Fluidos líquidos conductores; agua; fluidos acuosos |
| Nota sobre los fluidos |
| conductividad: ≥ 20 µS/cm |
| viscosidad: < 70 mm²/s (40 °C) |
|
| Temperatura del fluido[°C] |
-10…70 |
Resistencia a la presión0%
|
16 |
| Resistencia a la presión[MPa] |
1,6 |
PTMA en aplicaciones según el NRC0%
|
11,2 |
Datos eléctricos
| Tensión de alimentación[V] |
18…30 DC; (según MBTS/MBTP) |
| Consumo de corriente[mA] |
95; (24 V) |
| Clase de protección |
III |
| Protección contra inversiones de polaridad |
sí |
| Retardo a la disponibilidad[s] |
5 |
| Principio de medición |
magneto-inductivo |
Entradas/salidas
| Número de entradas y salidas |
Número de salidas digitales: 2; Número de salidas analógicas: 1 |
Entradas
| Entradas |
reseteo del contador |
Salidas
| Número total de salidas |
2 |
| Señal de salida |
señal de conmutación; señal analógica; señal de impulsos; IO-Link; (configurable) |
| Alimentación |
PNP/NPN |
| Número de salidas digitales |
2 |
| Función de salida |
normalmente abierto / normalmente cerrado; (parametrizable) |
| Caída de tensión máx. de la salida de conmutación DC[V] |
2 |
| Corriente máxima permanente de la salida de conmutación DC[mA] |
200 |
| Número de salidas analógicas |
1 |
| Salida analógica de corriente[mA] |
4…20; (escalable) |
| Carga máx.[Ω] |
500 |
| Salida analógica de tensión[V] |
0…10; (escalable) |
| Resistencia mín. de carga[Ω] |
2000 |
| Salida de impulsos |
Caudalómetro |
| Protección contra cortocircuitos |
sí |
| Tipo de protección contra cortocircuitos |
pulsada |
| Resistente a sobrecargas |
sí |
| Opciones de parametrización |
Supervisión de caudal; contador de cantidades; Contadores con visualizador y con preselección; Supervisión de temperatura; histéresis / ventana; normalmente abierto / normalmente cerrado; lógica de conmutación; salida de corriente/tensión/impulsos; Temporización de arranque; pantalla desactivable; Unidad de indicación |
Mas información?
Data Sheet >>>SM7100-03_ES-ES
Additional information
| Weight |
0,586 kg |
| Dimensions |
11 × 5,4 × 5,4 cm |
