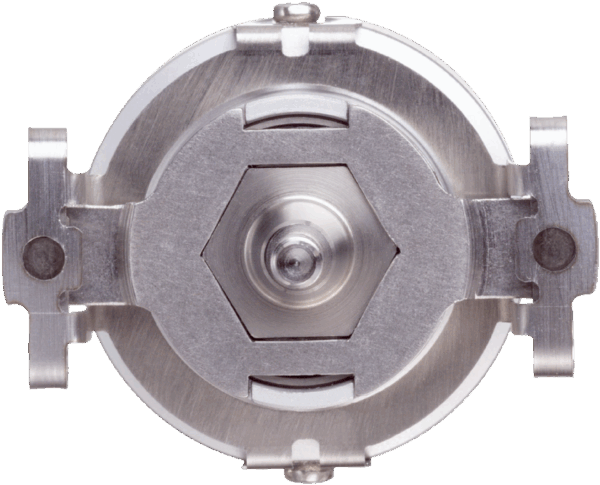

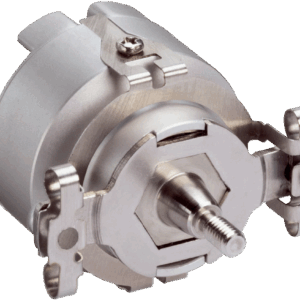

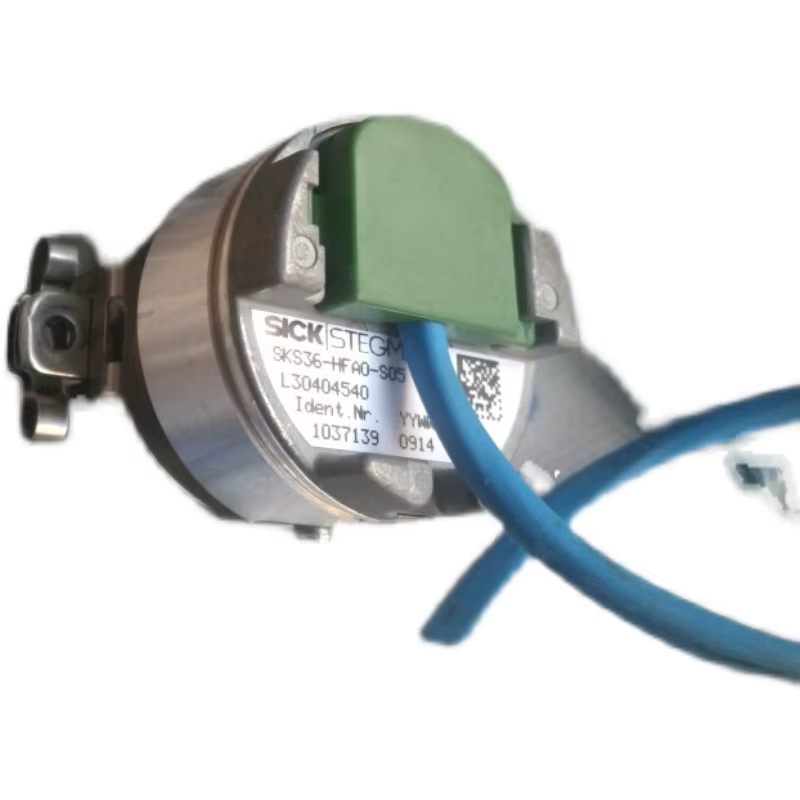

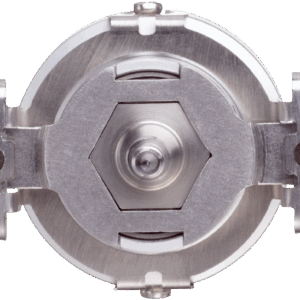

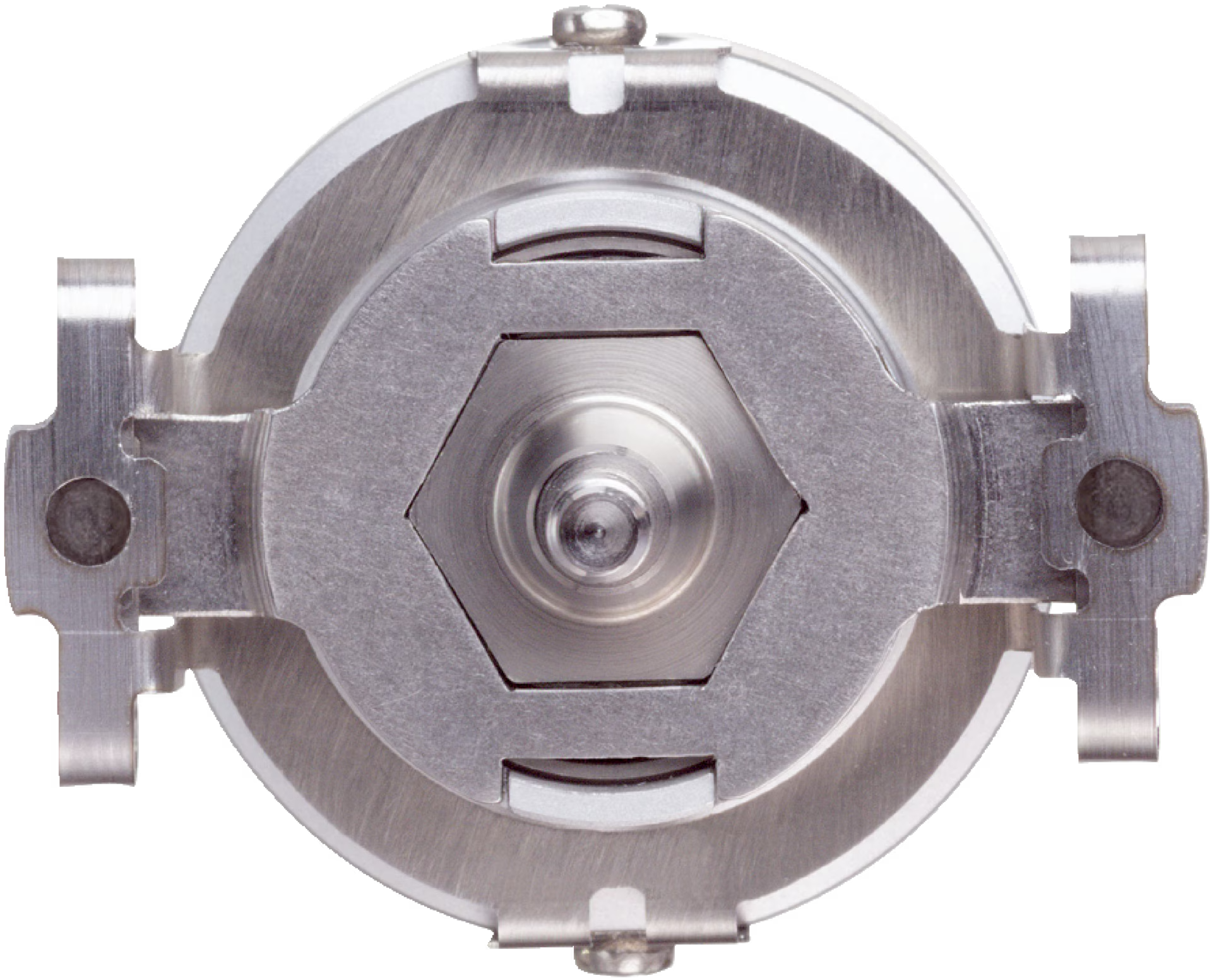

SKS36-HFA0-S05, SICK, ENCODER Rotativo, HIPERFACE, MOTOR FEEDBACK, 128 SIN/COS Periodos, PER REVOLUTION, 4096 STEPS, BINARY CODE, 8-PIN RADIAL
Description
| Producto especial | ✔ |
| Particularidades | Sin tornillos de fijación laterales
El encoder se suministra en un embalaje de retorno (020-240-000-710), se suministra sin instrucciones de uso 8013452 Cantidad de pedido mínima 180 ud. |
| Dispositivo de referencia estándar | SKS36-HFA0-K02, 1034095 |
| Elementos suministrados | Tornillos de montaje M3 para acoplamiento estátor no incluidos en el suministro. |
| Periodos senoidales/cosenoidales por revolución | 128 |
| Número de revoluciones detectables de manera absoluta | 1 |
| Número de líneas total | 4.096 |
| Paso de medición | 2,5 ″ en caso de interpolación de la señales senoidales y cosenoidales con, p. ej., 12 bits |
| No linealidad integral | ± 80 ″, Límites de error al evaluar señales Sin/Cos |
| No linealidad diferencial | ± 40 ″, No linealidad del periodo senoidal/cosenoidal |
| Velocidad de operación | ≤ 12.000 min⁻¹, Hasta la cual se puede determinar de forma fiable la posición absoluta |
| Memoria disponible | 1.792 Byte |
| Precisión del sistema | ± 120 ″ |
| Tipo de código para el valor absoluto | Binario |
| Secuencia de código | Creciente, al girar el eje. En sentido de las agujas del reloj, con orientación en dirección “A” (véase el dibujo acotado), con giro del eje en el sentido de las agujas del reloj orientado en dirección “A” (véase el dibujo acotado) |
| Interfaz de comunicación | HIPERFACE® |
| Tipo de conexión | Conector macho, 8 polos, radial |
| Tensión de alimentación | 7 V DC … 12 V DC |
| Tensión de alimentación recomendada | 8 V DC |
| Consumo de corriente | 60 mA 1) |
| Frecuencia de salida para señales seno/coseno | ≤ 65 kHz |
1) Sin carga.
| Versión del eje | Eje cónico |
| Tipo de brida / par de apoyo | Soporte de chapa elástica, par de apoyo |
| Dimensiones/medidas | Véase el dibujo acotado |
| Peso | ≤ 0,07 kg |
| Momento de inercia del rotor | 4,5 gcm² |
| Velocidad de servicio | 12.000 min⁻¹, 12.000 U/min |
| Aceleración angular | ≤ 500.000 rad/s² |
| Par de operación | 0,2 Ncm |
| Par de arranque | + 0,3 Ncm |
| Movimiento admisible del eje estático | ± 0,1 mm, – 0,4 mm, + 0,2 mm radial, axial, axial |
| Movimiento admisible del eje dinámico | ± 0,05 mm radial
± 0,1 mm axial |
| Vida de los cojinetes de bolas | 3,6 x 109 revoluciones |
Mas Información?
Additional information
| Weight | 0,070 kg |
|---|
