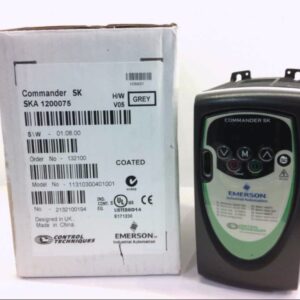

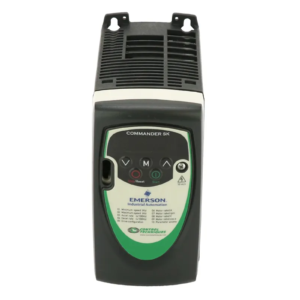

SKA120075, Emerson, Control Techniques, Commander SK Inverter, 0,75kW, 1Phase 200-240V 50/60Hz, 10.5A.

Advanced User Guide

Commander SK

AC variable speed drive for 3 phase induction motors from 0.25kW to 110kW, 0.33hp to 150hp

Commander SK
Descripciones avanzadas de parámetros
El Commander SK es un variador de velocidad variable de CA de vector de bucle abierto que se utiliza para controlar la velocidad de un motor de inducción de CA. El variador utiliza una estrategia de control de vector de bucle abierto para mantener un flujo casi constante en el motor ajustando dinámicamente el voltaje del motor de acuerdo con la carga del motor.
El suministro de CA se rectifica a través de un rectificador de puente y luego se suaviza a través de capacitores de alto voltaje para producir un bus de CC de voltaje constante. Luego, el bus de CC se conmuta a través de un puente IGBT para producir CA a un voltaje variable y una frecuencia variable. Esta salida de CA se sintetiza mediante un patrón de conmutación de encendido y apagado aplicado a las compuertas de los IGBT. Este método de conmutación de los IGBT se conoce como Modulación por Ancho de Pulso (PWM).
Estructura del software
Para la mayoría de las aplicaciones, el teclado y la pantalla del Commander SK se pueden utilizar para configurar el variador a través del «menú 0». El menú 0 está estructurado para brindar una facilidad extrema de configuración para un variador simple pero con la flexibilidad para aplicaciones más exigentes. Consulte la Guía de inicio rápido de Commander SK para obtener más información.
Para las aplicaciones que requieren funciones adicionales, se pueden utilizar los parámetros avanzados del menú 1 al 21. Estos parámetros avanzados se pueden programar y ajustar mediante el teclado y la pantalla de los variadores o mediante CTSoft. Además, se pueden utilizar los teclados LED o LCD opcionales para supervisar y ajustar los parámetros.
Opciones
Para mejorar aún más la funcionalidad de Commander SK, también están disponibles una serie de módulos de soluciones, una opción de copia SmartStick y una opción de lógica de escalera de PLC LogicStick. Puede encontrar más información sobre estos en www.controltechniques.com

Key Specifications of SKA1200075

•
• Automatic no-spin to tune for rapid performance optimization
• 8 preset speeds available for greater application flexibility
• Keypad access to all parameters – basic and advanced menus
• Open loop vector control. Speed or Torque control
• Speed reference input: 0-10V, 0-20mA, 4-20mA (-10V to +10V SM-I/O Lite option)
• Switching frequency from 3kHz up to 18kHz – quiet motor operation
• Output frequency from 0 to 1500 Hz
• Linear and S type acceleration and deceleration ramps
• Modbus RTU RS485 via RJ45 connector as standard
• DC injection braking as standard
• Dynamic braking transistor as standard
• Energy savings with dynamic motor flux V/Hz
• Fan and pump energy optimization with quadratic motor flux V/Hz
• Advanced standard software features, such as timers, thresholds, maths blocks, logic operators, PID controller and kW/h meter
