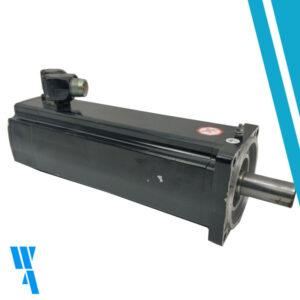

SH31403P01F2000, Schneider Electric, PACDRIVE SERIES · 4.05 KW · 61 AMP · 27.80 NM · 4000 RPM · 480 VAC.
Este producto forma parte de la gama Lexium 52 & Motors, una oferta de servomotores para PacDrive 3. El servomotor de 5 polos presenta una velocidad mecánica máxima de 4000 RPM y un extremo de eje liso con freno de retención. Está equipado con un codificador absoluto SinCos Hiperface® de una sola vuelta con una resolución de retroalimentación de velocidad de 128 períodos. Es un servomotor con una tensión de alimentación nominal de 115 V a 480 V, una corriente de parada continua de 17,6 A y una potencia continua de 4100 W. Las dimensiones del eje son 24 mm (diámetro) x 50 mm (longitud). Está equipado con conectores en ángulo recto giratorios para conexión eléctrica. Es un producto con clasificación IP54 e IP65. La longitud de este producto es de 365,5 mm y las dimensiones del collar de centrado son 3,5 mm (profundidad) x 130 mm (diámetro) con un orificio de montaje de 165 mm. Pesa 23,1 kg. Esta gama es compatible con PacDrive 3 para máquinas centradas en el movimiento. Admite montaje con brida estándar internacional de 140 mm con un sistema de refrigeración por convección natural. Lexium 52 proporciona un contrapeso ideal al sistema servo multieje Lexium 62, lo que convierte al sistema PacDrive en una de las soluciones de control de movimiento más flexibles. Servoaccionamientos autónomos Lexium de 0,4 kW y 7 kW para soluciones de automatización basadas en PacDrive.
| Range compatibility | PacDrive 3 |
|---|---|
| Device short name | SH3…..P |
| Product or component type | Servo motor |
| Maximum mechanical speed | 4000 rpm |
|---|---|
| [Us] rated supply voltage | 115…480 V |
| Network number of phases | Three phase |
| Continuous stall current | 17.6 A |
| Continuous stall torque | 27.8 N.m at 115…480 V three phase |
| Continuous power | 4100 W |
| Peak stall torque | 90.2 N.m at 115…480 V three phase |
| Nominal output power | 1940 W at 115 V single phase 3330 W at 230 V single phase 4050 W at 400 V three phase 3430 W at 480 V three phase |
| Nominal torque | 24.7 N.m at 115 V single phase 21.2 N.m at 230 V single phase 12.9 N.m at 400 V three phase 9.1 N.m at 480 V three phase |
| Nominal speed | 750 rpm at 115 V single phase 1500 rpm at 230 V single phase 3000 rpm at 400 V three phase 3600 rpm at 480 V three phase |
| Maximum current Irms | 61 A |
| Shaft end | Smooth shaft |
| Shaft diameter | 24 mm |
| Shaft length | 50 mm |
| IP degree of protection | IP54 shaft bushing without shaft seal ring: conforming to EN/IEC 60034-5 IP65 motor: conforming to EN/IEC 60034-5 IP65 shaft bushing: conforming to EN/IEC 60034-5 |
| Encoder type | Absolute single turn SinCos Hiperface |
| Speed feedback resolution | 128 periods |
| Holding brake | With |
| Holding torque | 36 N.m |
| Mounting support | International standard flange |
| Motor flange size | 140 mm |
| Electrical connection | Rotatable right angled connector |
| Torque constant | 1.58 N.m/A at 120 °C |
| Back emf constant | 105 V/krpm at 20 °C |
| Number of motor poles | 5 |
| Rotor inertia | 23.44 kg.cm² |
| Stator resistance | 0.4 Ohm |
| Stator inductance | 7.72 mH |
| Maximum radial force Fr | 2420 N at 1000 rpm 1920 N at 2000 rpm 1670 N at 3000 rpm |
| Maximum axial force Fa | 300 N |
| type of cooling | Natural convection |
| Length | 365.5 mm |
| Centring collar diameter | 130 mm |
| centring collar depth | 3.5 mm |
| Number of mounting holes | 4 |
| Mounting holes diameter | 11 mm |
| Circle diameter of the mounting holes | 165 mm |
| Product weight | 23.1 kg |
