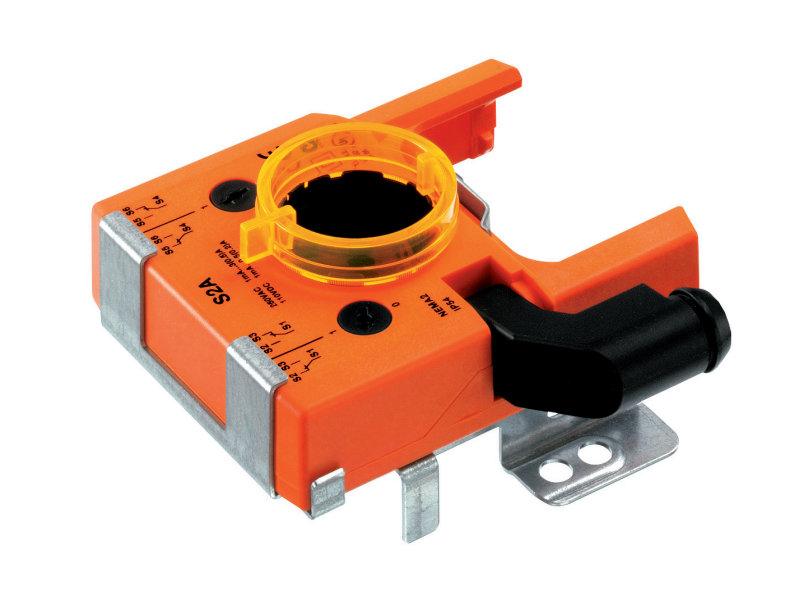

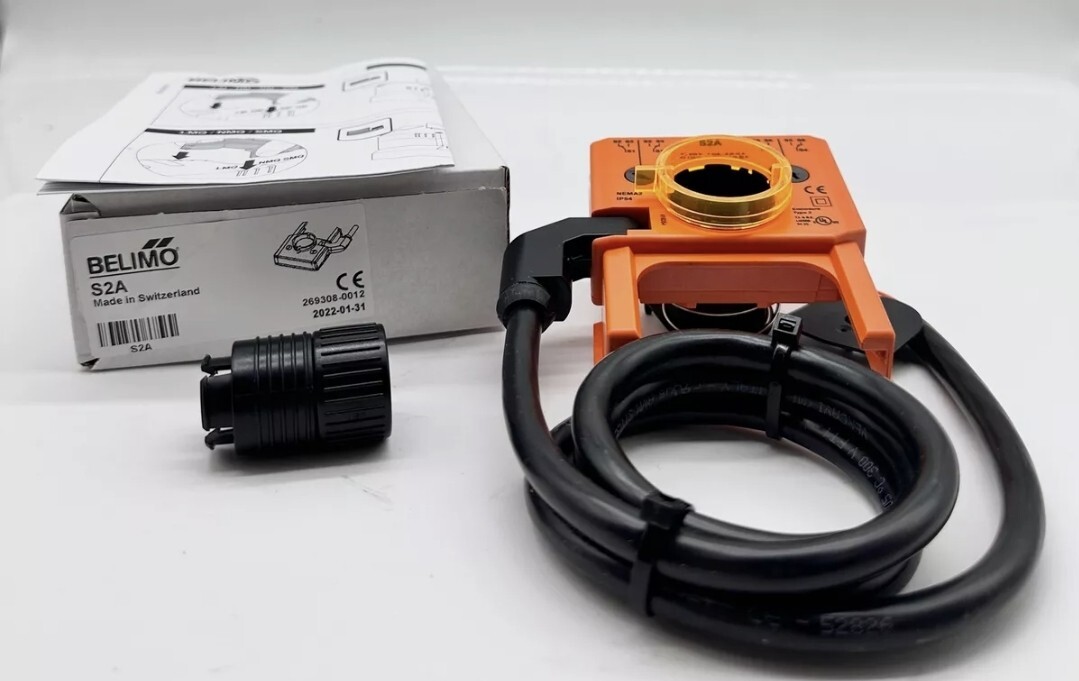

El Belimo S2A es un interruptor auxiliar acoplable de dos contactos (2x SPDT) diseñado para señalizar la posición de compuertas o válvulas en sistemas HVAC. Funciona de forma integrada con actuadores de rotación Belimo, permitiendo activar funciones externas (como ventiladores o luces) en cualquier ángulo de giro configurado

• Contactos de conmutación: 2x SPDT (un polo, doble tiro).
• Puntos de conmutación: Totalmente ajustables entre 0% y 100% del rango de rotación del actuador a través de un dial manual.
• Capacidad de carga: Desde 1 mA hasta 3 A a 250 VAC (0.5 A inductivo). En corriente continua soporta de 1 mA a 0.5 A a 110 VDC.

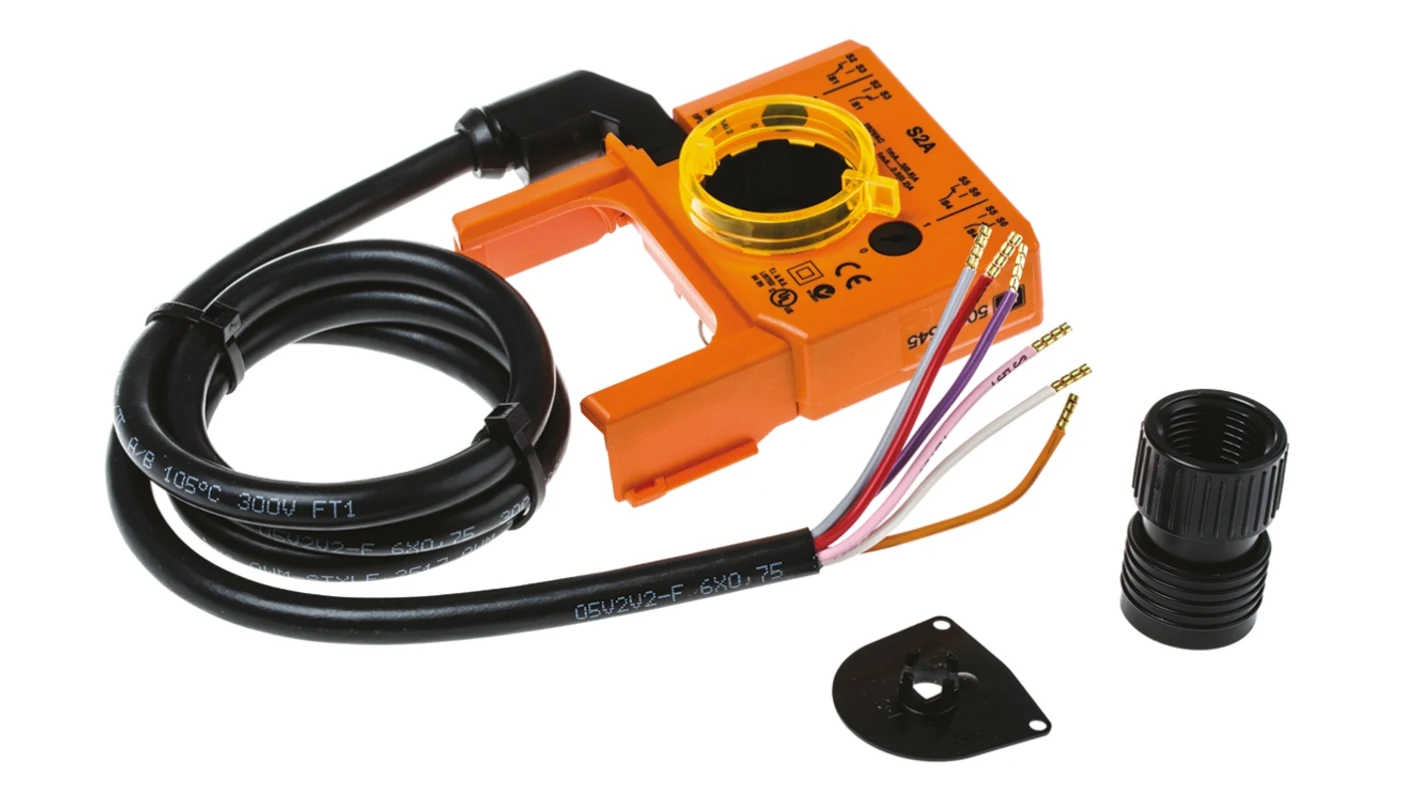

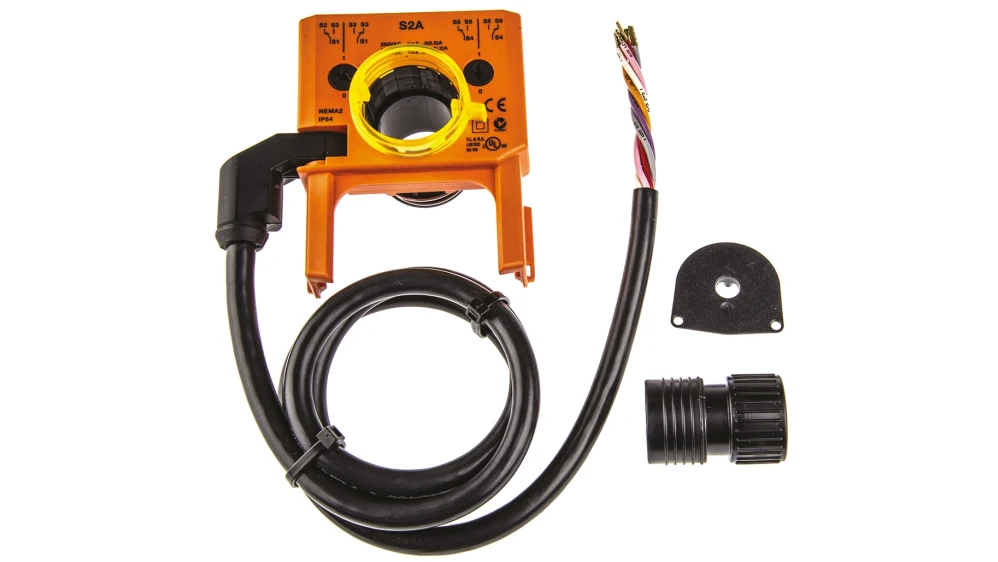

• Conexión eléctrica: Cable integrado de 1 metro (6 conductores de 0.75 mm²).
• Grado de protección: IP54 / NEMA 2 (resistencia al polvo y salpicaduras).
• Temperatura de operación: -30 °C a 50 °C

El módulo se monta de forma directa sobre la abrazadera del eje o el indicador de posición del actuador mediante ranuras de guía que aseguran un acoplamiento hermético. Es compatible con las familias de actuadores de compuerta LM..A, NM..A, SM..A, GM..A y actuadores rotativos de marcas asociadas.

• Interruptor 1: S1 (Violeta = Común), S2 (Rojo = NC), S3 (Blanco = NA).
• Interruptor 2: S4 (Naranja = Común), S5 (Rosado = NC), S6 (Gris = NA)
