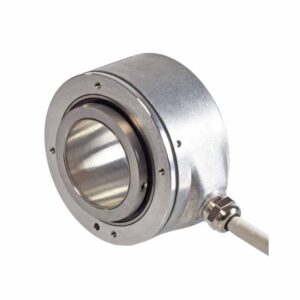

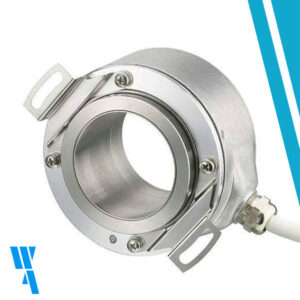

Codificador Rotatorio de Eje Hueco de 30 mm

Este codificador rotatorio, robusto y con capacidad para un eje hueco pasante de 30 mm, tiene un diámetro exterior de 76 mm, 2048 ppr (pulsos por revolución) y salida RS422 + Sense. La fijación del eje se realiza mediante un anillo de sujeción en la brida o en el lateral de la tapa.

Con una tensión de alimentación de 5 VCC, un grado de protección IP64 y un cable TPE de 10 metros. Es adecuado para diversas aplicaciones, con temperaturas de funcionamiento de hasta 100 °C, incluyendo motores, máquinas de impresión y ascensores.

¿Cómo funcionan los codificadores rotatorios?

Los codificadores rotatorios, o codificadores de eje, son dispositivos sensores electromecánicos comúnmente utilizados en aplicaciones industriales que convierten el movimiento en una señal analógica o digital. Los codificadores rotatorios monitorizan la posición del eje o eje mediante la rotación y la convierten en una señal legible para su uso en otros aspectos del sistema de control de la instalación.

Características del codificador

Diámetro exterior: 76 mm
Número de pulsos: 2048
Tensión de alimentación: 5 VCC
Grado de protección IP64
Eje hueco pasante: Ø 30 mm
RS422 + Salida de detección
Cable TPE de 10 metros
Temperatura de funcionamiento: hasta 100 °C
Aplicaciones: motores, máquinas de impresión, ascensores

Pulsos disponibles:50 / 100 / 128 / 250 / 256 / 300 / 314 / 360 / 500 / 600 / 720 / 900 / 1000 / 1024 / 1250 / 1500 / 2048 / 2500 / 3072 / 4096 / 5000 / 9000 / 10000
