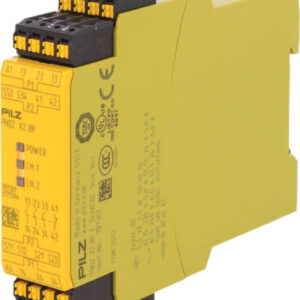

PNOZ X2.8P, PILZ, Relé de seguridad, de 1, 2 canales, para Parada de Emergencia, 24..240V ac/dc, cat. seg.
Description

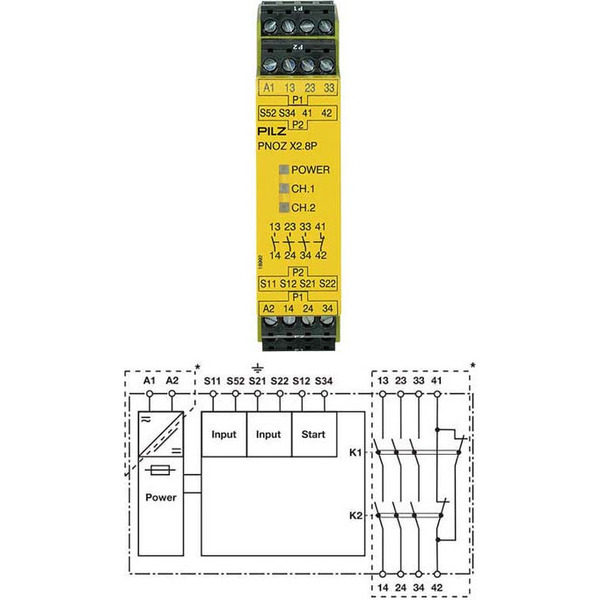

Dispositivo de seguridad (standalone), entradas: conexionado monocanal obicanal con o sin detección de derivación, salidas: 3 NA, 1 NC, rearme automático/manual, UB 24 – 240 V AC/DC, ancho: 22,5 mm, bornes de tornillo enchufables, supervisión de parada de emergencia, puertas protectoras.
Datos eléctricos
| Tensión alimentación (V) | 24 – 240 V |
| Tipo tensión de aliment. U1 | AC/DC |
| Consumo de energía AC | 4.5 VA |
| Consumo de energía DC | 2 W |
Entradas
| Número de entradas | 2 |
Salidas de semiconductores
| N.º salidas por semiconductor | 0 |
Salidas de relé
| Cat. de uso Norma AC/DC1 | EN 60947-4-1 |
| Tensión AC1 ctrl. seguridad | 240 V |
| Corriente máx. AC1 ctrl. seg. | 6 A |
| Tensión DC1 ctrl. seguridad | 24 V |
| Corriente máx. DC1 ctrl. seg. | 6 A |
| Cat. de uso Norma AC15/DC13 | EN 60947-5-1 |
| Tensión AC15 ctrl. seguridad | 230 V |
| Corriente máx. AC15 ctrl. seg. | 3 A |
| Tensión DC13 ctrl. seguridad | 24 V |
| Contactos seguridad: AC con UL | 250 V AC G.U. (same polarity) |
| Contactos seguridad:Pilot Duty | B300, R300 |
| Mat. contactos relés | AgCuNi |
| Datos adic. contacto relé | + 0,2 µm Au |
Datos medioambientales
| Condic. climáticas según … | EN 60068-2-78 |
| Temperatura ambiente | -10 – 55 °C |
| Dato sobre resistencia humedad | 93 % H. R. con 40 °C |
| ¿Condensación permitida? | no permitido |
| CEM según normativa …. | EN 60947-5-1 EN 61000-6-2 EN 61000-6-4 EN 61326-3-1 |
| Vibraciones según norma … | EN 60068-2-6 |
| Dist. fuga/disp. superf. según | EN 60947-1 |
| Categoría de sobretensión | III / II |
| Grado suciedad dist.fuga/disp. | 2 |
| Grado de protección, lugar de | |
| Carcasa de clase de protección | |
| Tipo de protección de bornes |
Datos mecanicos
| Posición de montaje | cualquiera |
| Material carcasa parte inf. | |
| Material carcasa placa frontal | ABS UL 94 V0 |
| Material carcasa superior | |
| Borne de conexión | Borne de tornillo |
| Clase de borne | enchufable |
| Flex. secc. admis. cond. AWG | 24 – 12 AWG |
| Dimensión de altura | 94 mm |
| Dimensión Ancho | 22.5 mm |
| Dimensión Profundidad | 121 mm |
| Peso neto | 200 g |
| Peso bruto | 210 g |
Mas Information?
>>>777302
Additional information
| Weight | 0,210 kg |
|---|---|
| Dimensions | 12,1 × 2,25 × 9,4 cm |
