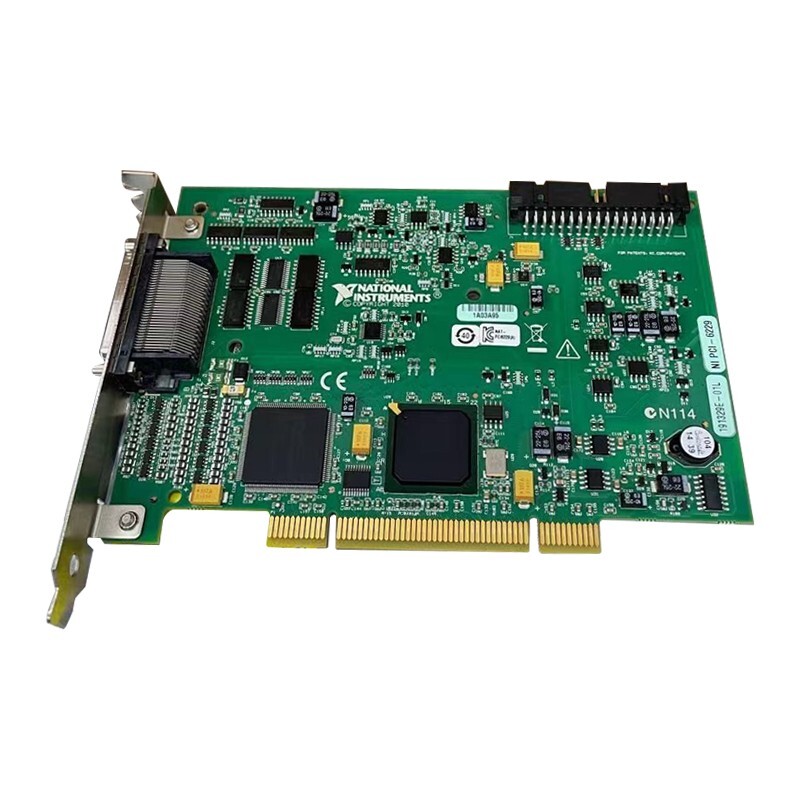

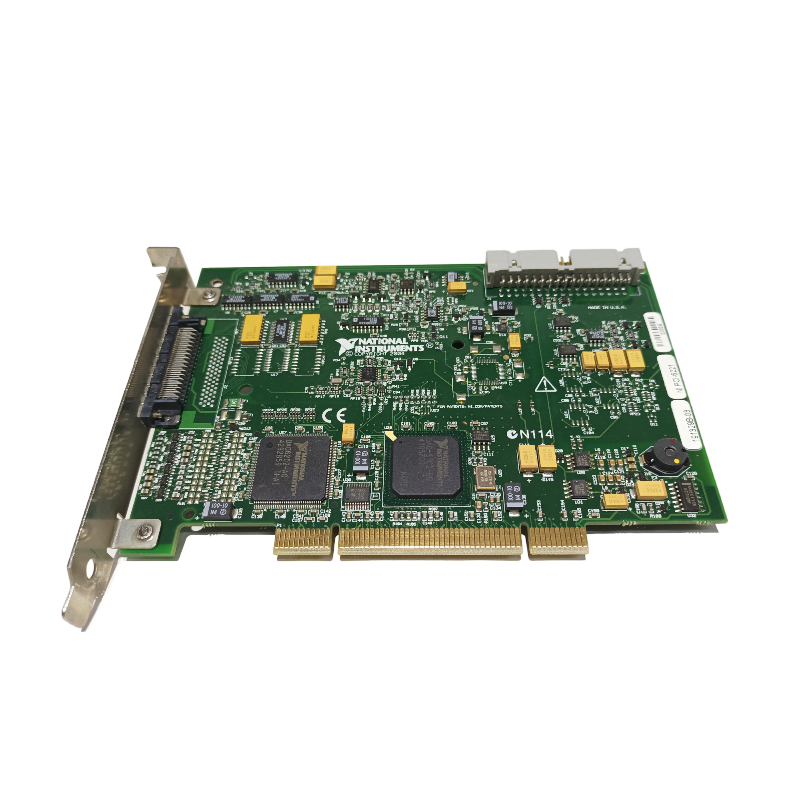

Dispositivo de E/S Multifunción PCI, 16 AI (16 Bits, 250 kS/s), 2 AO, 24 DIO—El PCI-6221 ofrece entradas analógicas, E/S digitales correlacionadas, dos contadores/temporizadores de 32 bits, y disparos digitales.El dispositivo ofrece prestaciones DAQ confiables de bajo costo en una amplia gama de aplicaciones, desde aplicaciones simples en la automatización de laboratorios, investigación, verificación y prueba de diseños, y pruebas de fabricación.Se puede agregar la prestación de medidas de alto voltaje y de sensores a su dispositivo con módulos de acondicionamiento de señales SCC o SCXI.El controlador NI-DAQmx que está incluido y la utilidad de configuración simplifican la configuración y las medidas.

Analog Input
Number of channels: 8 differential or 16 single ended
ADC resolution: 16 bits
DNL: No missing codes guaranteed
INL: Refer to the AI Absolute Accuracy section
Sample rate
Single channel maximum. 250 kS/s
Multichannel maximum (aggregate): 250 kS/s
Minimum: No minimum
Timing accuracy: 50 ppm of sample rate
Timing resolution: 50 ns
Input coupling: DC
Input range: ±0.2 V, ±1 V, ±5 V, ±10 V
Maximum working voltage for analog inputs (signal + common mode): ±11 V of AI GND
CMRR (DC to 60 Hz):; 92 dB
Input impedance
Device on: AI+ to AI GND
>10 GΩ in parallel with 100 pF
AI- to AI GND
>10 GΩ in parallel with 100 pF
Device off
AI+ to AI GND
820 Ω
AI- to AI GND
820 Ω
Input bias current: ±100 pA
Crosstalk (at 100 kHz)
Adjacent channels: -75 dB
Non-adjacent channels:-90 dB
Small signal bandwidth (-3 dB): 700 kHz
Input FIFO size: 4,095 samples
Scan list memory: 4,095 entries
Data transfers
DMA (scatter-gather), interrupts, programmed I/O
Overvoltage protection for all analog input and sense channels
Device on: ±25 V for up to two AI pins
Device off: ±15 V for up to two AI pins
Input current during overvoltage condition: ±20 mA maximum/AI pin
