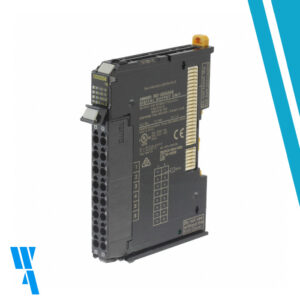

NX-OD5256, Omron, Module Extension PLC, transistor output 16, 12 a 24 VDC, NX series
Familia de Omron NX de la serie – NX-ID/IA/OD/OC/MD | Unidad modular de la entrada-salida de Digital:
La serie de NX es una gama de las unidades diseñadas modulares que integran la entrada-salida y la seguridad estándares y conectan con la red de EtherNet/IP vía unidades del acoplador de la comunicación. La entrada-salida moderna del telecontrol exige niveles de aumento de la flexibilidad. La unidad de la comunicación de EtherNet/IP permite la conexión entre las CJ-series o el otro regulador programable y las NX-series de la entrada-salida con EtherNet/IP, que amplía posibilidades de la configuración de sistema. Los sistemas modulares de la entrada-salida del telecontrol ofrecen flexibilidad en la configuración de la entrada-salida y una opción amplia de los tipos de la señal y de los niveles de funcionamiento para poder montar cada estación de la entrada-salida con apenas la combinación derecha sin cambiar la arquitectura del control. Usando los cables y los conectadores estándares de Ethernet, solamente las herramientas básicas se requieren instalar y mantener redes.
Mientras que diversas máquinas pueden requerir diversos niveles del funcionamiento del regulador, la NX-serie es el único sistema de la entrada-salida del telecontrol que usted necesitará. Esto unificará técnicas del cableado y de la instalación, y simplifica la acción de las piezas de repuesto. Los programmas de control de seguridad se crean que usando la edición de la entrada-salida de NX se pueden estandardizar y reutilizar a través de la lista de la máquina, que reducirá el tiempo requerido para el desarrollo, probar y la certificación
Características de la serie:
- Entrada-salida de alta velocidad que restaura con el acoplador de EtherCAT
- I/O refreshing synchronized el cycle del control del the del with del controller del the (el refreshing synchronous)
- Las entradas y las salidas del Time-stamp dondequiera en la red de EtherCAT se pueden controlar independientemente con exactitud del secundario-microsegundo
- Terminales desmontables para el mantenimiento fácil
- Screwless Empujar-En bloque de terminales más o el conectador de MIL/Fujitsu aceleró la instalación
- Condense con una anchura de 12 milímetros por la unidad (tipo del conectador: 30 milímetros)
- entradas de 4, de 8, de 16 o de 32 para la configuración flexible de la entrada-salida (NX-ID/IA)
- configuration flexible del for I/O de los outputs de 2, de 4, de 8, de 16 o de 32 (NX-OD/OC)
- Conecte con el PLC de CJ usando el acoplador del autobús de EtherNet/IPTM
- EN ISO13849-1 (PLe/categoría 4 de seguridad), IEC 61508 (SIL3) certificado
- 4 o 8 señala por unidad de entrada de seguridad. 2 o 4 señala por unidad de salida de seguridad
- Las unidades de seguridad se pueden asignar libremente en cualquier combinación con la entrada-salida estándar de NX
- El tamaño de sistema pequeño permite ahorros de espacio en el gabinete.
- Diagnóstico directo con los LED.
- Cableado fácil y fácil mantener
| I/O system | NX I/O Bus |
| Type of module | Digital I/O |
| Number of digital inputs | 0 |
| Digital input type | None |
| OFF/ON delay | 0.5-1.0 ms |
| Number of digital outputs | 16 |
| Digital output type | PNP |
| Permitted voltage at output | 15.0-28.8 V |
| Output current | 0.5 A |
| Short-circuit protected outputs | |
| Connection method | 1-wire |
| Signal processing | Free running, Standard speed, Synchronous |
| IO link master | |
| I/O connection type | Push-in |
| Number of I/O connectors | 1 |
| Detachable I/O connector | |
| Suitable for safety functions | |
| SIL according to IEC 61508 | None |
| Communication port(s) | None |
| Number of IOV (V+) terminals | 0 |
| Number of IOG (V-) terminals | 0 |
| Number of COM terminals | 0 |
| Degree of protection (IP) | IP20 |
| Product Height (unpacked) | 104.5 mm |
| Product Width (unpacked) | 12 mm |
| Product Depth (unpacked) | 80.1 mm |
| Weight | 0,07 kg |
|---|---|
| Dimensions | 8,1 × 1,2 × 10,45 cm |
