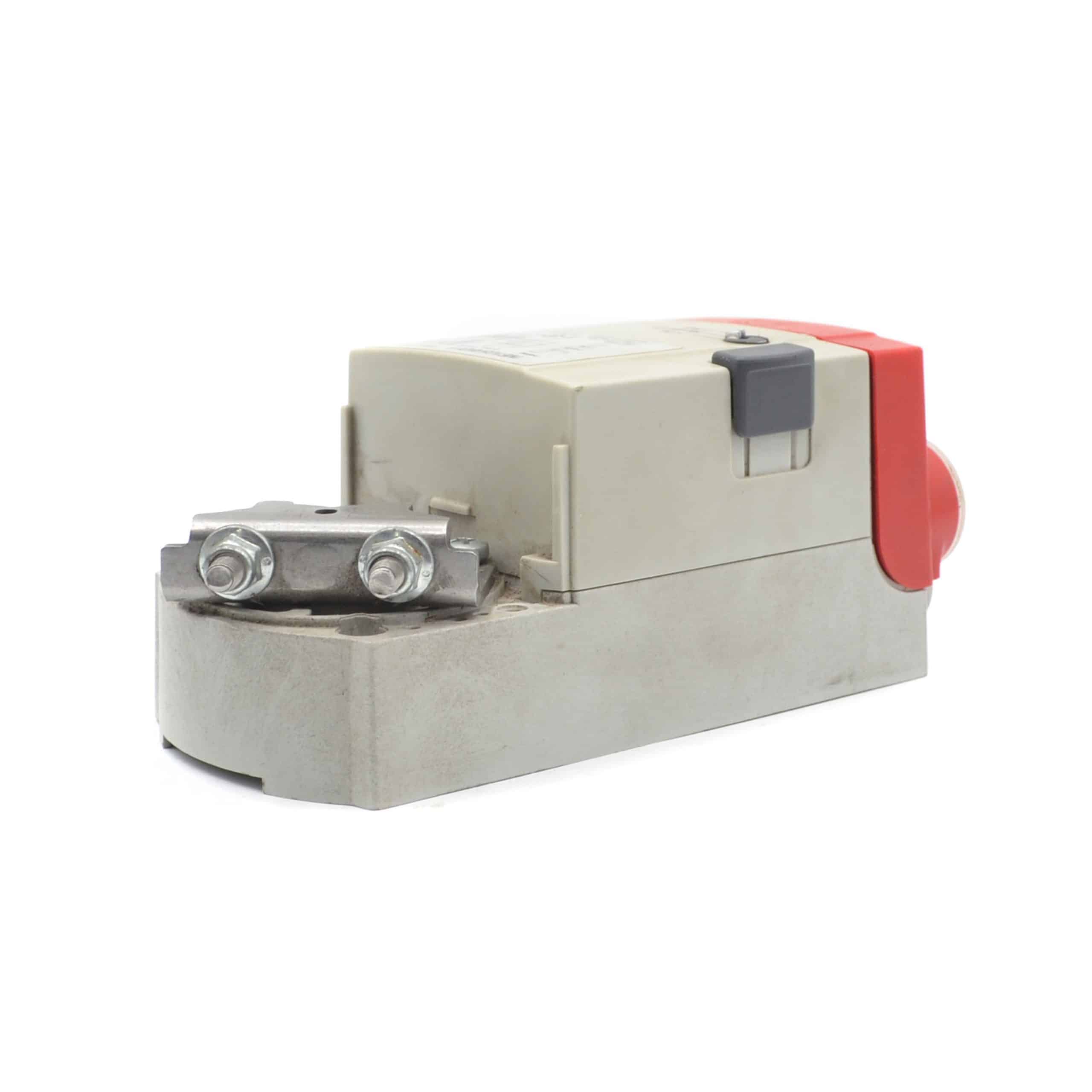

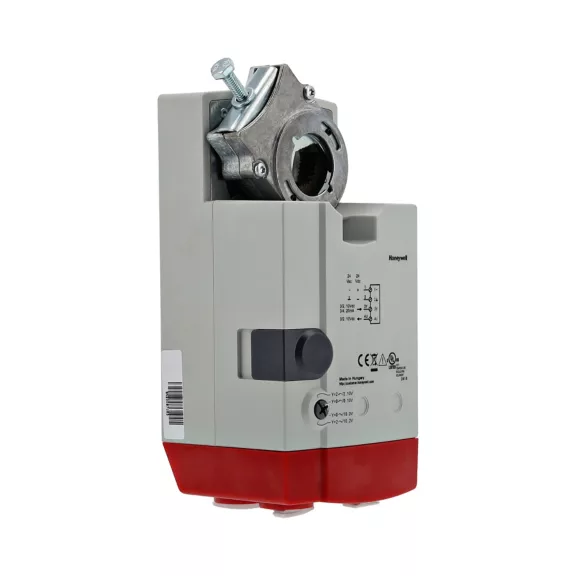

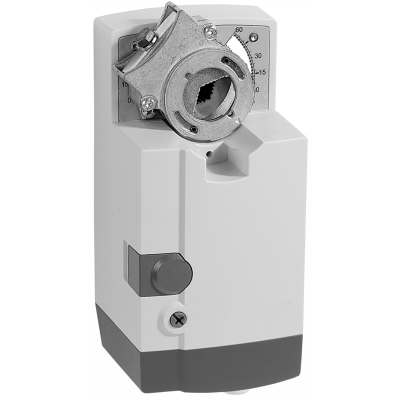

DAMPER ACTUATORS 20/34 Nm (175/300 lb-in) FOR FLOATING/2-POSITION CONTROL

Estos actuadores de compuertas de acoplamiento directo brindan control de modulación ajustable para: compuertas de aire, unidades de tratamiento de aire, aletas de ventilación, rejillas y control confiable para aplicaciones de compuertas de aire de hasta 4,6 m2/50 pies cuadrados (compuertas sin sello; dependiente de la fricción del aire).

Características
Control para aplicaciones de compuertas de aire con hasta 50 pies cuadrados, suponiendo 3,5 pulgadas-libra por pie cuadrado de área de compuerta, independiente de la velocidad.
Adaptador de eje autocentrante patentado.
Cubierta de acceso para facilitar la conectividad.
Desembrague para ajuste manual.
Límites finales mecánicos.
Interruptores auxiliares instalables en campo.
Dirección de rotación seleccionable mediante interruptor.
Se puede montar en cualquier orientación (no IP54 si está al revés). Indicador de posición mecánico.
Aprobado por la CE. Aprobado por UL.

Especificaciones
Descripción: Actuador sin retorno por resorte, de uso general y de acoplamiento directo
Tipo de actuador: amortiguador, válvula
Tipo de aplicación: HVAC
Modo a prueba de fallos: retorno sin resorte
Señal de control: 2 posiciones, flotante
Tensión de alimentación: 24 Vca +20%, -15%, 24 Vcc
Número de interruptores auxiliares internos: 0
Interruptores auxiliares externos disponibles: Sí, SSW2-1M
Tipo de adaptador de eje: sujeción autocentrante
Operación manual: mecanismo de desembrague
Montaje: acoplado directo
Frecuencia: 60 Hz, 50 Hz
Carrera de rotación: 95 +/- 3 grados
Rotación para abrir: mediante interruptor
Ajuste integral dual. Paradas (incrementos de 3 grados)
Ajuste de carrera rotacional: Ajuste integral dual. Paradas (incrementos de 3 grados)
Ejes de compuerta compatibles: redondos de 3/8 a 1,06 pulgadas o cuadrados de 3/8 a 11/16 pulgadas
Consumo de energía: 5VA
Rango de temperatura: -5 F a +140 F
Clasificación ambiental: NEMA2
