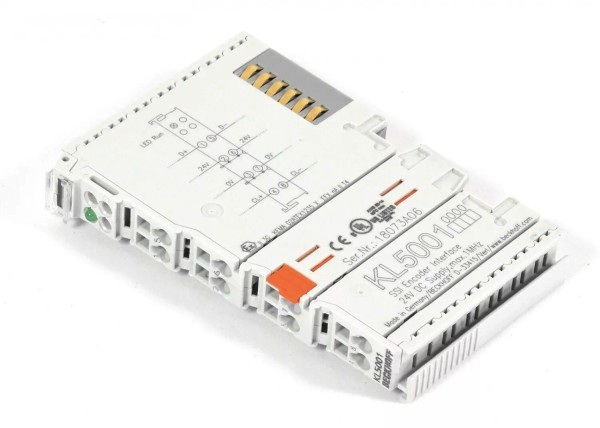

KL5001, BECKHOFF, Terminal de bus, interfaz de codificador de 1 canal, SSI.
Description
El terminal de bus KL5001 es un maestro SSI que permite la conexión directa de un encoder absoluto con SSI (interfaz serie síncrona). Admite encoders monovuelta y multivuelta. La alimentación de 24 V del encoder se puede proporcionar directamente a través de los puntos de conexión del terminal. El terminal de alimentación KL9505 permite una tensión de funcionamiento opcional de 5 V para el encoder.
Los registros de control permiten configurar permanentemente diferentes modos de funcionamiento, frecuencias de transmisión y anchos de bits. Su amplia parametrización permite una adaptación óptima a diferentes tipos de encoders.
| Technical data | KL5001 |
|---|---|
| Technology | SSI encoder interface |
| Number of channels | 1 encoder interface |
| Encoder connection | binary input: D+, D-, binary output: Cl+, Cl- |
| Power supply | 24 V DC via power contacts |
| Current consumption | typ. 20 mA without encoder |
| Current consumption power contacts | typ. 20 mA + load |
| Encoder supply | 24 V DC via power contacts |
| Data transfer rates | variable up to 1 MHz, 250 kHz default |
| Serial input | 24 bit width (variable) |
| Data direction | read |
| Signal output | difference signal (RS422) |
| Signal input | difference signal (RS422) |
| Electrical isolation | 500 V (K-bus/field potential) |
| Current consumption K-bus | typ. 25 mA |
| Bit width in the process image | input: 1 x 32 bit data (1 x 8 bit control/status optional) |
| Weight | approx. 60 g |
| Operating temperature | -25…+60°C |
| Storage temperature | -40…+85°C |
| Relative humidity | 95%, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. rating/installation pos. | IP20/variable |
| Pluggable wiring | for all KSxxxx Bus Terminals |
| Approvals/markings | CE, CCC, UL, ATEX, IECEx |
| Ex marking | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Mas Información?
>>>kl5001en
Additional information
| Weight | 0,065 kg |
|---|---|
| Dimensions | 10,0 × 6,8 × 12,0 cm |
