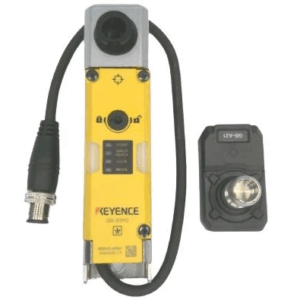

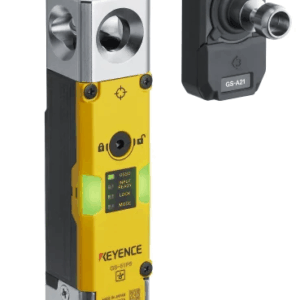

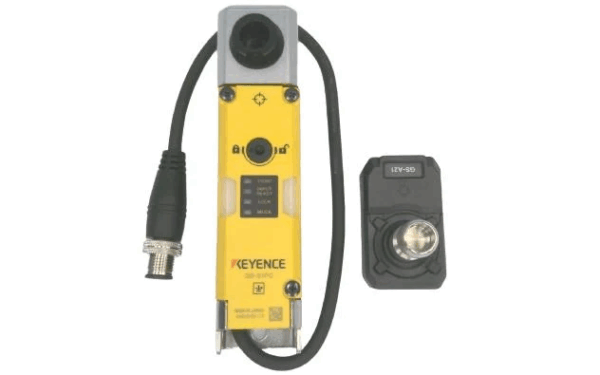

GS-51PC, KEYENCE, SAFETY INTERLOCK SWITCH, ALIMENTACIÓN PARA DESBLOQUEO, TIPO ESTÁNDAR, PNP, TIPO CONECTOR M12.
Description
Especificaciones
| Modelo | GS-51PC | |||
| Tipo de bloqueo | Tipo de señal para liberar | |||
| Tipo | Tipo estándar | |||
| Tipo de salida | PNP | |||
| Tiempo de respuesta | Bloqueo | Bloquear→Desbloquear | 220 ms*1*2 | |
| Desbloquear→Bloquear | 220 ms*1*2*3 | |||
| Bloqueo | Fuerza de bloqueo (Fzh) | Mín. 2000 N | ||
| Tolerancia de alineación del bloqueo | ±2 mm ±0.08″ | |||
| Vida útil mecánica | 1 millón de ciclos o más (con velocidad de funcionamiento de la puerta de 1 m/s) | |||
| Frecuencia de funcionamiento aceptable | 1 Hz*4 | |||
| Radio de la puerta | Mín. 250 mm 9.84″ | |||
| Liberación auxiliar | Parte delantera, trasera*5 | |||
| En cascada | Máx. 25 unidades | |||
| Salida de control (salida de OSSD) | Salida | Salidas de transistor × 2 | ||
| Corriente de carga máx. | Máx. 150 mA | |||
| Voltaje residual (durante ON) | Máx. 2.5 V (con una longitud del cable de 5 m 16.40′) | |||
| Voltaje de estado OFF | Máx. 2.0 V (con una longitud del cable de 5 m 16.40′) | |||
| Corriente de fuga | Máx. 0.5 mA | |||
| Carga capacitiva máx. | 2.2 μF | |||
| Resistencia del cable | Máx. de 2.5 Ω | |||
| AUX (salida no relacionada con la seguridad) | Salida | Salida de transistor | ||
| Número de salidas | 1 | |||
| Corriente de carga máx. | 50 mA | |||
| Voltaje residual (durante ON) | Máx. 2.5 V (con una longitud del cable de 5 m 16.40′) | |||
| Entrada externa (corriente de cortocircuito) | Entrada de seguridad | Aprox. 1.5 mA × 2 | ||
| Entrada de reinicio / EDM | — | |||
| Entrada de control de bloqueo | Aprox. 2.5 mA × 1 | |||
| Entrada de interruptor de cambio de operación OSSD | — | |||
| Normas aplicables (seguridad) | EN 61508, IEC 61508 (SIL2/SIL3) EN 62061, IEC62061 (SIL CL2/SIL CL3) EN ISO13849-1: 2015 (PLd, Categoría 2/PLe, Categoría 4) EN ISO14119 (Type4) IEC 60947-5-3, EN 60947-5-3 UL 61010-1, CAN/CSA-C22.2 N.º 61010-1 |
|||
| Circuito de protección | Protección contra corriente inversa, protección contra cortocircuitos y protección contra picos en cada salida | |||
| Clasificación | Voltaje de la fuente de alimentación | 24 V CC ±20% (rizado P-P 10% o menos, Class 2) | ||
| Consumo eléctrico | 3.4 W *6 | |||
| Resistencia ambiental | Grado de protección | IP65/67 (IEC60529), IP69K (ISO 20653) (certificación TÜV SÜD), Carcasa tipo 3/4×/12/13 (NEMA250) | ||
| Temperatura ambiente de funcionamiento | de –20°C a +55°C –4°F a 131°F (sin congelación) | |||
| Humedad relativa de funcionamiento | de 5% a 95% HR | |||
| Temperatura de almacenamiento | de –25°C a +70°C –13°F a 158°F (sin congelación)*7 | |||
| Humedad relativa de almacenamiento | de 5% a 95% HR | |||
| Resistencia a la vibración | de 10 a 55 Hz, amplitud doble 2.0 mm 0.08″, 5 minutos en cada una de las direcciones X, Y, Z (IEC 60947-5-3) | |||
| Resistencia a golpes | de 30 G en las direcciones X, Y, Z, 6 veces cada eje (IEC 60947-5-3) | |||
| Material | Unidad principal | Carcasa | SUS304, PPS, PBT, PAR, PA66, NBR | |
| Bloqueo | Aleación de aluminio, fundición a presión de zinc (chapado en níquel cromado) | |||
| Cable | PVC | |||
| Actuador | Carcasa | PPS, PBT, NBR | ||
| Bloqueo | Aleación de aluminio, SUS303 | |||
| Peso | Aprox. 380 g | |||
