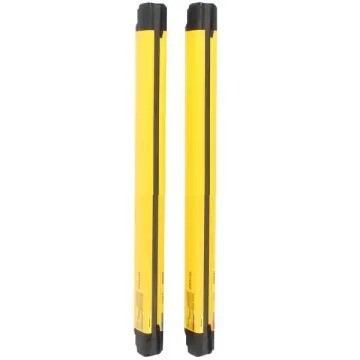

GL-R80H, KEYENCE, Unidad principal, tipo protección de manos, 80 ejes ópticos.
Description
Especificaciones
| Modelo | GL-R80H | |||
| Capacidad de detección | ø0.98″ ø25 mm | |||
| Longitud total | 62.99″ 1600mm | |||
| No. de haces | 80 | |||
| Altura de detección | 62.20″ 1580mm | |||
| Altura de protección | 63.98″ 1625mm | |||
| Espaciamiento de ejes de haz/Diámetro del lente | 20 mm / ø5 0.79″ / ø0.20″ | |||
| Distancia de detección | 0.66′ a 49.21′ 0.2 a 15 m*1 | |||
| Ángulo de apertura efectivo | Máx. ±2.5° (cuando la distancia de operación es de 9.84′ 3 m o más) | |||
| Fuente de luz | LED infrarrojo (870 nm) | |||
| Tiempo de respuesta (OSSD) (ms) | Sincronización cableada, de una línea u óptica (Canal 0) |
ON→OFF | 13.1 | |
| OFF→ON | 58.4*2 | |||
| Todo bloqueado→ON | 89.1*3 | |||
| Sistema de sincronización óptica (Canal A o B) |
ON→OFF | 19.2 | ||
| OFF→ON | 67.6*2 | |||
| Todo bloqueado→ON | 113.7*3 | |||
| Modo de detección | Se enciende si no están presentes interrupciones en la zona de detección | |||
| Sincronización entre el transmisor y el receptor | Sincronización óptica o Sincronización alámbrica (determinada por cableado) | |||
| Función de prevención de interferencia de luz | Evita la interferencia mutua hasta en dos sistemas GL-R. Sincronización óptica: impedida por el Canal A y B con el ajuste del interruptor Sincronización cableada: impedido de forma automática |
|||
| Salida de control (Salida OSSD) |
Salida | 2 salidas de transistor. (PNP o NPN está determinada por el tipo de cable) | ||
| Corriente de carga máx. | 500 mA*4 | |||
| Voltaje residual (durante ON) | 2.5 V máx. (con longitud del cable de 16.40′ 5 m) | |||
| Voltaje de estado OFF | 2.0 V máx. (con longitud del cable de 16.40′ 5 m) | |||
| Corriente de fuga | Máx. 200 µA | |||
| Carga capacitiva máx. | 2.2 µF | |||
| Resistencia de carga de cableado | Máx. 2.5 Ω | |||
| Salida suplementaria (Salida no relacionada con seguridad) |
AUX | salidas de transistor. (PNP o NPN est? determinada por el tipo de cable) Corriente de carga: M?x. 50 mA, Voltaje residual: 2.5 V m?x. (con longitud del cable de 16.40′ 5 m) |
||
| Salida de error | ||||
| Salida de lámpara de muting | Lámpara incandescente (24 VCD, 1 a 5.5 W) Lámpara LED (corriente de carga: 10 a 230 mA) se puede conectar. |
|||
| Entrada externa | Cuando se utiliza un cable de salida PNP | Entrada EDM Entrada de espera Entrada de reset Entrada de muting 1, 2 Entrada de anulación |
Voltaje en ON: 10 a 30 V Voltaje OFF: Abierto ó 0 a 3 V Corriente de cortocircuito: Aprox. 2.5 mA (Aprox. 10 mA con entrada EDM solamente) |
|
| Cuando se utiliza un cable de salida NPN | Voltaje en ON: 0 a 3 V Voltaje OFF: Abierto ó 10 V o más A la fuente de alimentación Corriente de cortocircuito: Aprox. 2.5 mA (Aprox. 10 mA con entrada EDM solamente) |
|||
| Fuente de alimentación | Voltaje de la fuente de alimentación | 24 VCD ±20% rizado (P-P) 10% o menos, Clase 2 | ||
| Consumo de corriente (máx.) (mA) |
Transmisor | 77 | ||
| Receptor | 87 | |||
| Circuito de protección | Protección contra corriente reversa, y contra corto circuito y picos en cada salida | |||
| Estándares aprobados | EMC | EMS | IEC61496-1, EN61496-1, UL61496-1 | |
| EMC | EN55011 ClassA, FCC Part15B ClassA, ICES-003 ClassA | |||
| Seguridad | IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE) IEC61496-2, EN61496-2, UL61496-2 (Type 4 AOPD) IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3) EN ISO13849-1:2015 (Category 4, PLe) UL508 UL1998 |
|||
| Resistencia ambiental | Grado de protección | IP65/IP67 (IEC60529) | ||
| Categoría de sobrevoltaje | II | |||
| Luz ambiente | Lámpara incandescente: 3,000 lux o menos, Luz solar: 20,000 lux o menos | |||
| Temperatura ambiente de funcionamiento | De -10 a +55 °C De 14 a 131 °F (Sin condensación) | |||
| Humedad relativa de funcionamiento | De 15 a 85 % HR (Sin condensación) | |||
| Temperatura de almacenamiento | De -25 a +60 °C De -13 a 140 °F (Sin congelación) | |||
| Humedad relativa de almacenamiento | 15 a 95 % HR | |||
| Resistencia a la vibración | 10 a 55 Hz, Amplitud doble 0.7 mm 0.03″, 20 barridos en cada una de las direcciones X, Y y Z | |||
| Resistencia a golpes | 100 m/s2 (Aprox. 10 G), impulso de 16 ms, 1,000 veces en cada una de las direcciones X, Y y Z | |||
| Material | Bastidor de unidad principal | Aluminio | ||
| Bastidor superior/bastidor inferior | Nylon (GF 30%) | |||
| Cubierta frontal | Policarbonato, SUS304 | |||
| Peso | Transmisor | 2230 g | ||
| Receptor | 2240 g | |||
Mas Información?
Additional information
| Weight | 2,240 kg |
|---|
