Descripción

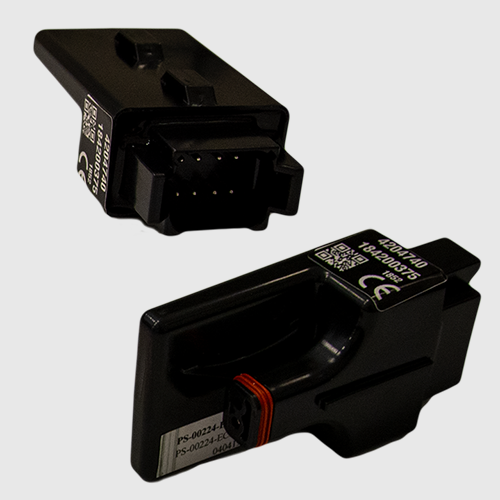

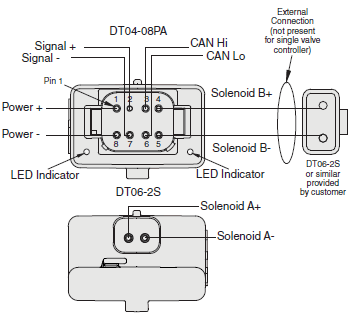

Un controlador de válvula compacto, tipo plug-in, basado en microprocesador, diseñado para aplicaciones de válvulas proporcionales hidráulicas. Se puede configurar para controlar una o dos bobinas mediante entrada CAN SAE J1939 o una señal independiente. El EVDR-0201A controla proporcionalmente una o dos bobinas según un perfil de dosificación definido por el usuario. Este perfil proporciona una salida lineal o con múltiples pendientes, que se configura con el software HF-Impulse: una herramienta de configuración web fácil de usar, disponible para su descarga gratuita en www.hydraforce.com/electronics. Dos LED de salida se encuentran en el panel frontal.

Funcionamiento:

El controlador acepta entradas de dispositivos de interfaz de operador analógicos o CAN J1939 comunes (joystick, potenciómetro, sensores, etc.). La señal de entrada controla la corriente de salida según la velocidad de rampa definida por el usuario, lo que permite una dosificación precisa y proporcional de la válvula hidráulica. A medida que cambia la entrada, la salida sigue el perfil de dosificación definido, lo que permite una respuesta óptima del sistema. La unidad se puede configurar para el control directo de la válvula. El sistema de diagnóstico integrado detecta fallos que desactivan automáticamente las salidas.

Funciones de diagnóstico

Cualquier tensión de alimentación inferior a 8,5 Vcc provoca que el controlador pase automáticamente al modo de válvula desactivada.

La salida del controlador cae y se mantiene en el estado de espera inactivo.

Cualquier cortocircuito o circuito abierto se detecta automáticamente como un error.

Una vez corregido el fallo, el controlador vuelve a su funcionamiento normal.

Múltiples configuraciones

El controlador EVDR está disponible en varias configuraciones (funciones) para adaptarse a las necesidades de aplicaciones especializadas. Elija la que mejor se ajuste a sus necesidades.

EVDR-0201A – Uso general.

EDFR-0201A – Control de ventiladores.

ECDR-0201A – Configurable.

Control Inputs – Analog

Voltage: 0 to 5 Vdc, 0 to 10 Vdc
Current: 0 to 20 mA, 4 to 20 mA
Resistive: 0 to 6000 Ohm
Temperature: ERT 120 (HydraForce temperature sensor)
Control Inputs – Digital

Switch:
Switch to battery
Switch to open
Switch to ground
PWM: 0 to 100%, 60 to 5000 Hz
Frequency: 60 to 10 000 Hz
Outputs

Current control: 0 to 2000 mA
PWM control: 0 to 100%
Duty cycle
PWM frequency range: 40 to 400 Hz
