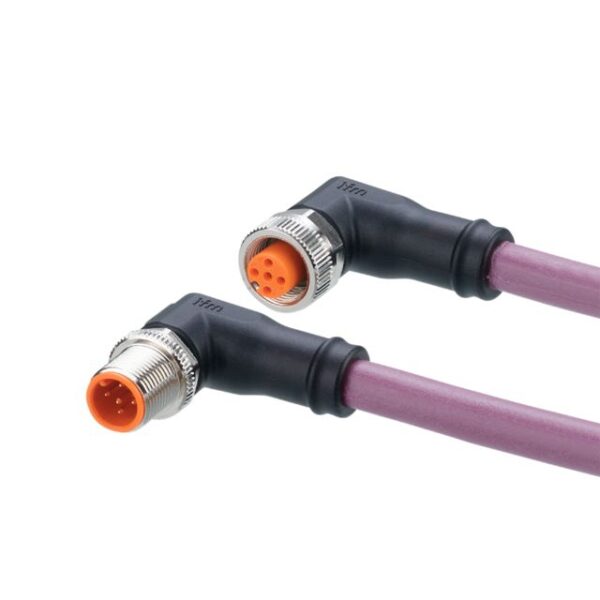

EVC956, IFM, Prolongador, 10 m PUR-Cable; M12, 90 to 90 (5-Wire) CAN, Main
Description
- Resistente a aceites y líquidos refrigerantes
- Sellado permanente y fiable también con montaje sin herramientas
- Amplio grosor del cable para la reducción de la caída de tensión
- Resistente a vibraciones y choques gracias a la tuerca con protección antivibraciones
- Tope fijo mecánico para una protección eficaz de la junta tórica contra daños
Campo de aplicación
| Característica especial |
Libre de halógenos; Contactos dorados; Cable apantallado; Aptitud para cadenas portacables |
| Aplicación |
bus CAN |
Datos eléctricos
| Tensión de alimentación[V] |
< 30 AC / < 36 DC |
| Corriente máxima total[A] |
4 |
Condiciones ambientales
| Temperatura ambiente[°C] |
-25…80 |
| Temperatura de almacenamiento[°C] |
-25…55 |
| Humedad de almacenamiento[%] |
10…100 |
| Otras condiciones climáticas para el almacenamiento según la clase indicada |
|
| Grado de protección |
IP 67; IP 68; IP 69K |
Datos mecánicos
| Peso[g] |
990,25 |
| Material del cuerpo |
TPU |
| Material de la tuerca |
latón, niquelado |
| Material de la junta |
FKM |
| Aptitud para cadenas portacables |
sí |
| Aptitud para cadenas portacables |
| radio de curvatura para uso flexible |
mín. 10 x diámetro del cable |
| velocidad de avance |
máx. 3,3 m/s con una longitud de avance horizontal de 5 m y aceleración máx. de 5 m/s² |
| ciclos de curvatura |
> 5 Mio. |
| esfuerzo de torsión |
± 180 °/m |
|
Notas
| Cantidad por pack |
1 unid. |
Conexión eléctrica – Conector macho
|
Conector: 1 x M12, acodado; codificación: A; cuerpo: TPU, negro; bloqueo: latón, niquelado; Contactos: dorado; Par de apriete: 0,6…1,5 Nm |
Conexión eléctrica
| Conexión |
Cable: 10 m, PUR, Libre de halógenos, violeta, Ø 8,4 mm, apantallado; RD / BK: 2 x 0,75 mm² (42 x Ø 0,15 mm ) + WH / BU: 2 x 0,5 mm² (19 x Ø 0,19 mm ) + screen: 1 x 0,75 mm² (42 x Ø 0,15 mm ) |
Conexión eléctrica – conector hembra
|
Conector: 1 x M12, acodado; codificación: A; cuerpo: TPU, negro; bloqueo: latón, niquelado; Junta de estanqueidad: FKM; Contactos: dorado; Par de apriete: 0,6…1,5 Nm |
