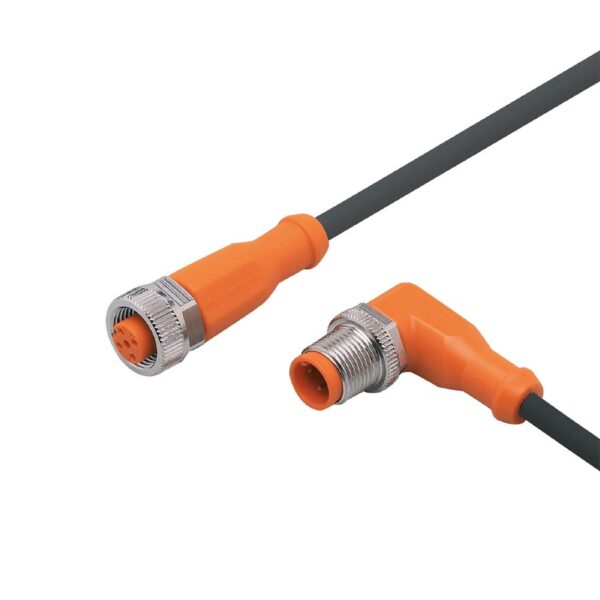

EVC069, IFM, prologandor, 5m PUR-Cable; M12, Recto a 90 grados, (5-Hilos)
Description
- Resistente a aceites y líquidos refrigerantes
- Sellado permanente y fiable también con montaje sin herramientas
- Alto grado de protección para las exigencias de entornos industriales agresivos
- Resistente a vibraciones y choques gracias a la tuerca con protección antivibraciones
- Tope fijo mecánico para una protección eficaz de la junta tórica contra daños
Campo de aplicación
| Característica especial |
Libre de siliconas; Libre de halógenos; Contactos dorados; Aptitud para cadenas portacables |
| Libre de siliconas |
sí |
Datos eléctricos
| Tensión de alimentación[V] |
< 60 AC/DC |
| Clase de protección |
II |
| Corriente máxima total[A] |
4 |
| Corriente máxima total (UL)[A] |
3 |
Condiciones ambientales
| Temperatura ambiente[°C] |
-25…90 |
| Nota sobre la temperatura ambiente |
|
| Temperatura ambiente (en movimiento)[°C] |
-25…90 |
| Nota sobre la temperatura ambiente en movimiento |
|
| Temperatura de almacenamiento[°C] |
-25…55 |
| Humedad de almacenamiento[%] |
10…100 |
| Otras condiciones climáticas para el almacenamiento según la clase indicada |
|
| Grado de protección |
IP 65; IP 67; IP 68; IP 69K |
Datos mecánicos
| Peso[g] |
204,8 |
| Dimensiones[mm] |
30,5 x 15,5 x 36,5 |
| Material del cuerpo |
TPU |
| Material de la tuerca |
latón, niquelado |
| Material de la junta |
FKM |
| Aptitud para cadenas portacables |
sí |
| Aptitud para cadenas portacables |
| radio de curvatura para uso flexible |
mín. 10 x diámetro del cable |
| velocidad de avance |
máx. 3,3 m/s con una longitud de avance horizontal de 5 m y aceleración máx. de 5 m/s² |
| ciclos de curvatura |
> 5 Mio. |
| esfuerzo de torsión |
± 180 °/m |
|
Notas
| Notas |
Tenga en cuenta las indicaciones técnicas del apartado «Descargas». |
| Cantidad por pack |
1 unid. |
Conexión eléctrica – Conector macho
|
Conector: 1 x M12, acodado; codificación: A; cuerpo: TPU, naranja; bloqueo: latón, niquelado; Contactos: dorado; Par de apriete: 0,6…1,5 Nm |
Conexión eléctrica
| Conexión |
Cable: 5 m, PUR, Libre de halógenos, negro, Ø 4,6 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm ) |
Conexión eléctrica – conector hembra
|
Conector: 1 x M12, recto; codificación: A; cuerpo: TPU, naranja; bloqueo: latón, niquelado; Junta de estanqueidad: FKM; Contactos: dorado; Par de apriete: 0,6…1,5 Nm |
Mas Información?
>>>EVC069-01_ES-ES
Additional information
| Weight |
0,165 kg |
| Dimensions |
100 × 1,2 × 1,2 cm |
