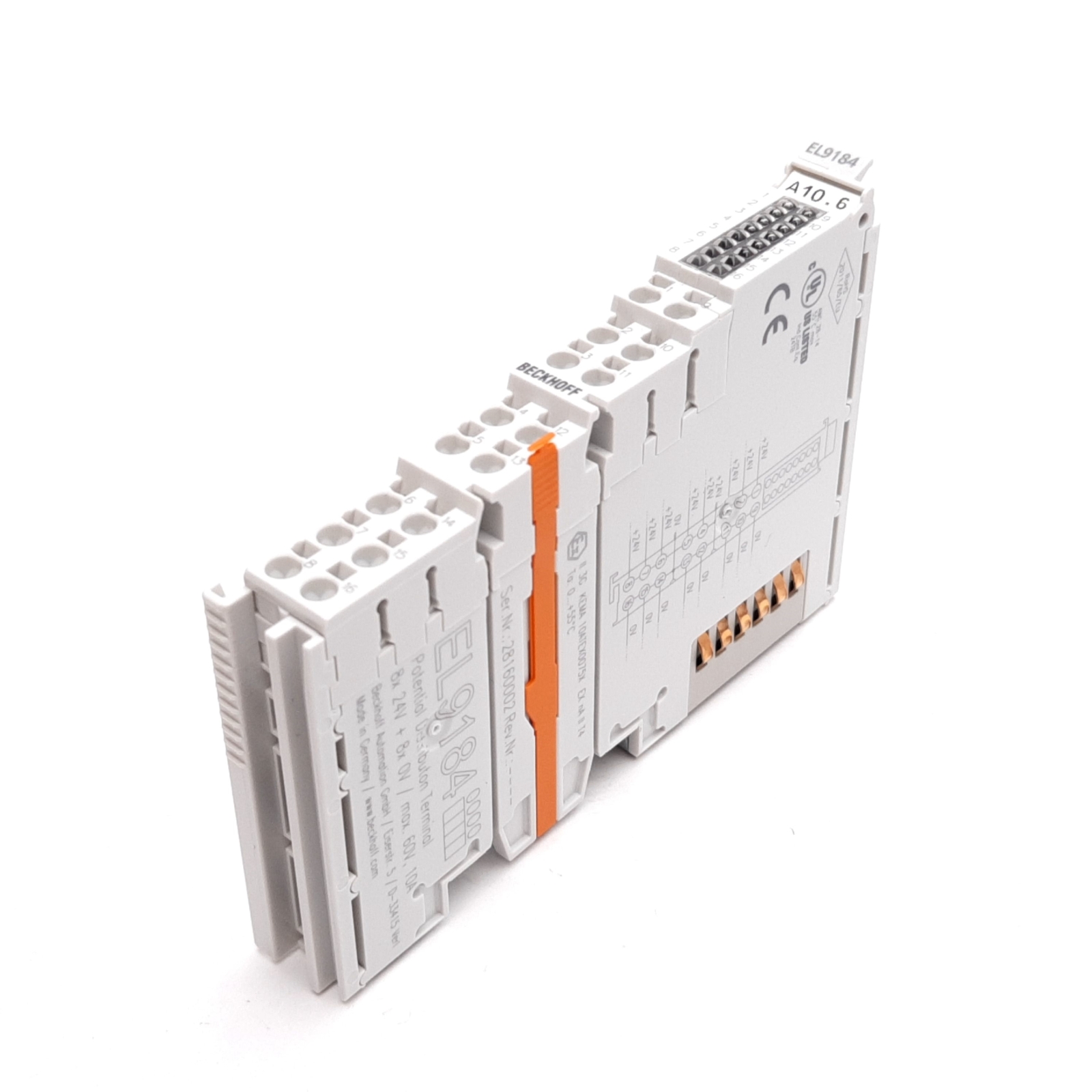

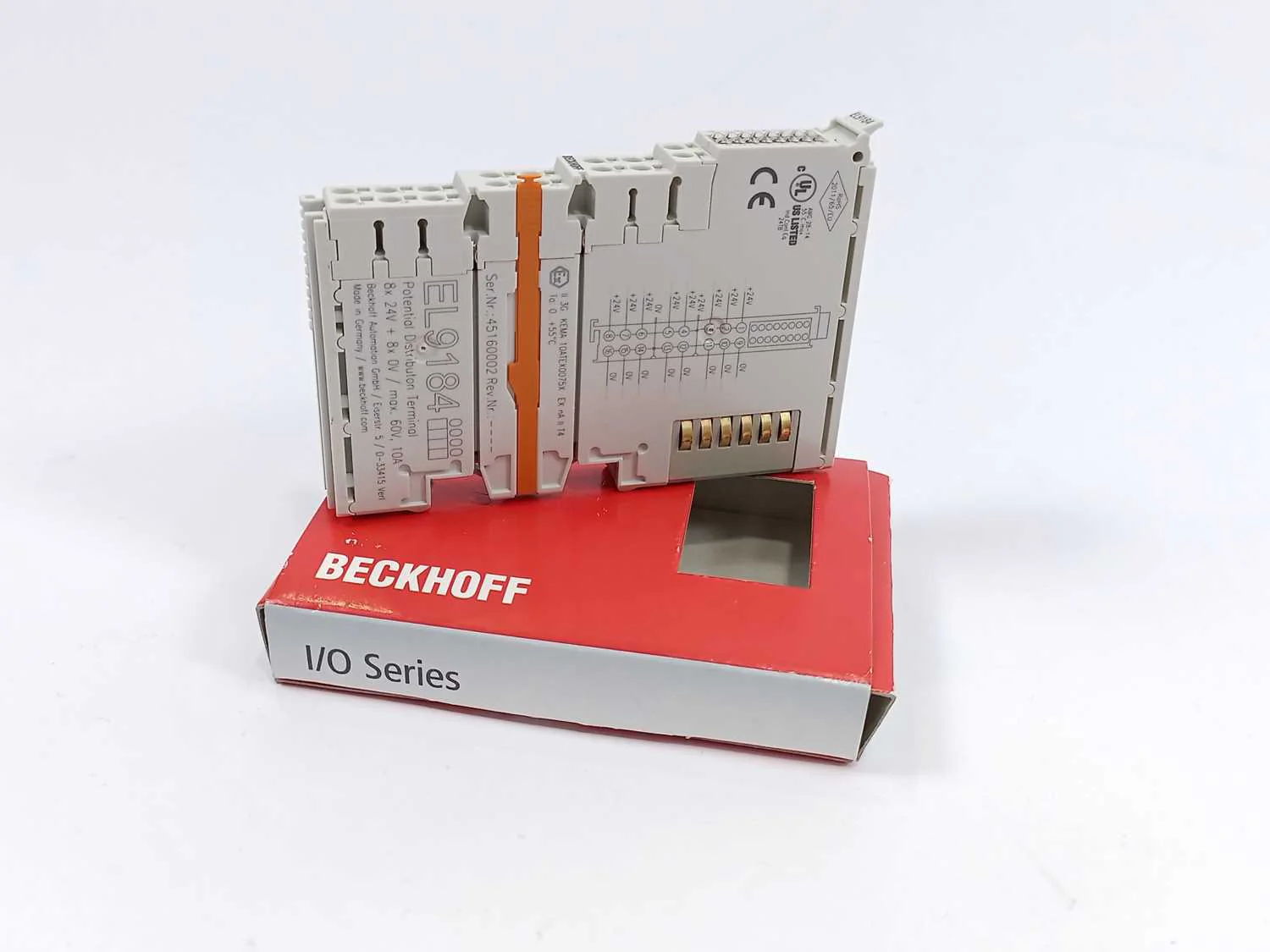

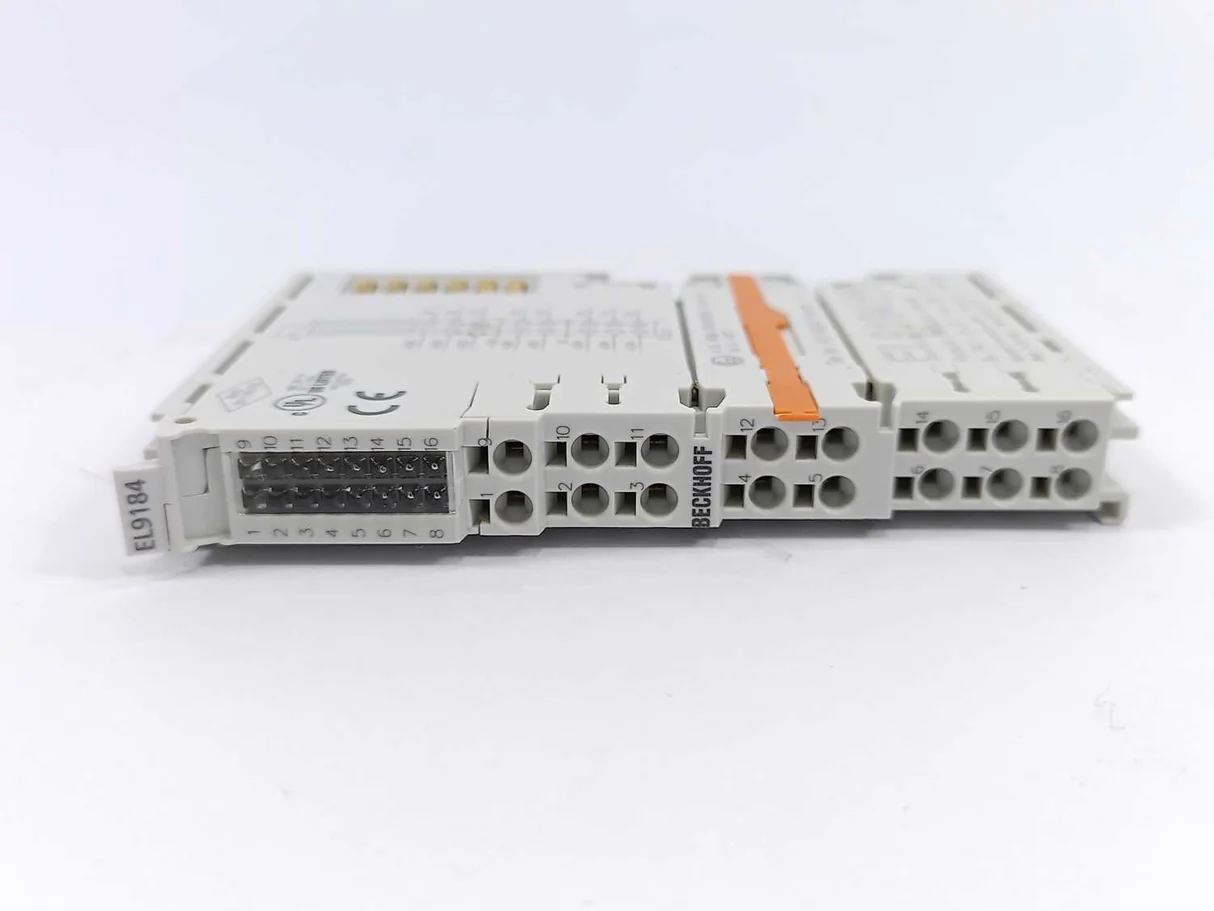

EL9184, BECKHOFF, Terminal EtherCAT, distribución de potencial, 8 x 24 V CC, 8 x 0 V CC
Description
El terminal de distribución de potencial EL9184 proporciona la tensión de alimentación a través de los contactos del terminal frontal.
Se pueden obtener 8 tomas de 24 V y 0 V desde el frontal. Los contactos de alimentación se conectan a los contactos del terminal frontal y se transmiten al terminal adyacente. Con el EL9184, se reduce la necesidad de bloques de terminales adicionales en la regleta. Los terminales EtherCAT HD (de alta densidad), con una mayor densidad de empaquetado, contienen 16 puntos de conexión en la carcasa de un terminal EtherCAT de 12 mm de ancho. Los conductores de hilo sólido se pueden conectar sin herramientas mediante la técnica de conexión directa.
Technical data EL9184
Technology potential distribution terminal
Number of outputs e.g.: 8 x 24 V contact, 8 x 0 V contact
Current load ≤ 10 A
Nominal voltage ≤ 60 V
Electrical isolation 500 V (E-bus/field potential)
Connection facility to additional power contact 8
Bit width in the process image 0
Housing width 12 mm
Side by side mounting on
EtherCAT Terminals with
power contact yes, left without PE
Special features direct plug-in technique
Weight approx. 60 g
Operating temperature -25…+60°C
Storage temperature -40…+85°C
Mas Información?, Cotizaciones? Contáctanos.
>>>el9xxx_en
Additional information
| Weight | 0,060 kg |
|---|---|
| Dimensions | 12,0 × 1,2 × 6,8 cm |
