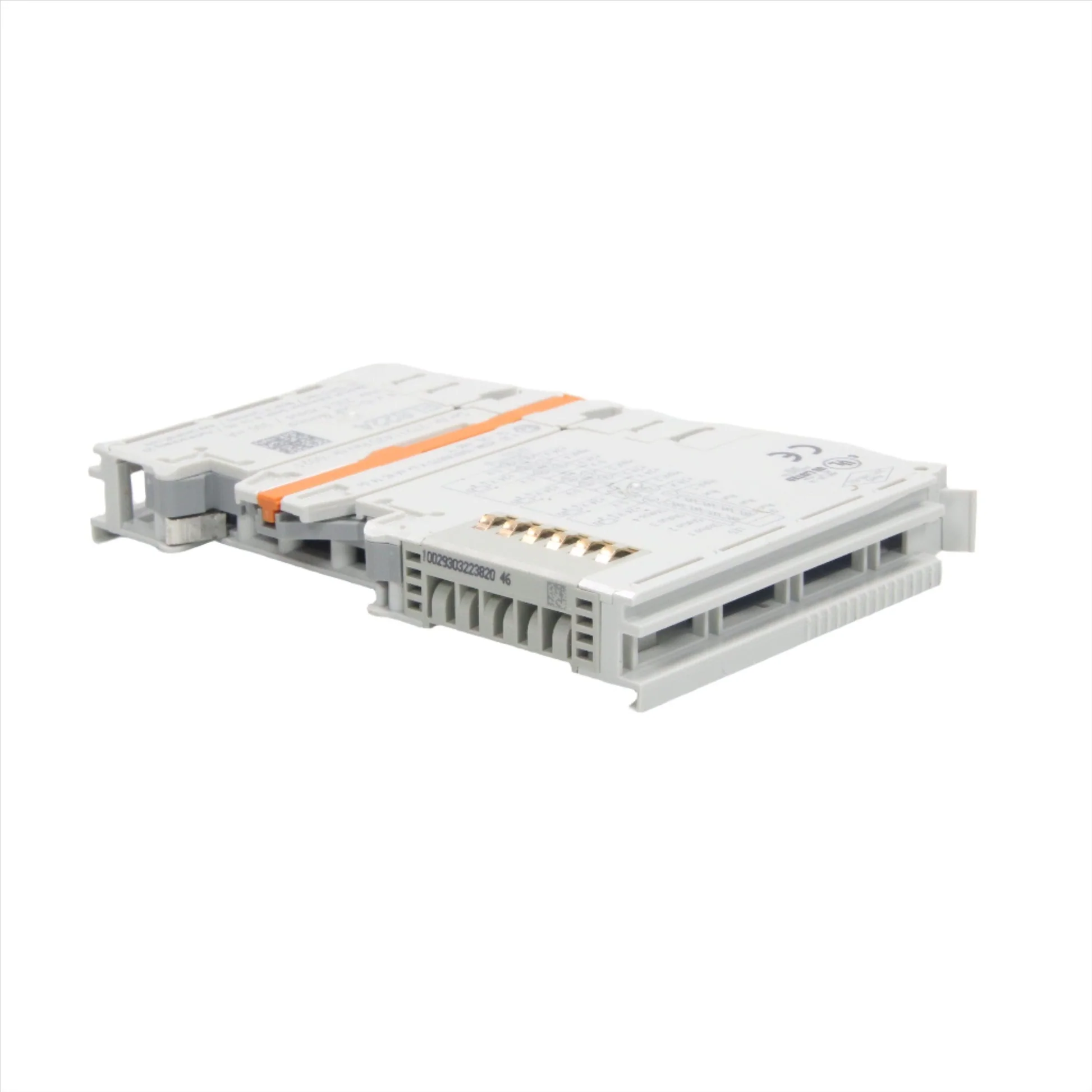

EL6224, Beckhoff, EtherCAT-Klemme 4-Kanal Kommunikations Interface
El terminal IO-Link EL6224 permite la conexión de hasta cuatro dispositivos IO-Link, como actuadores, sensores o combinaciones de ambos. Se utiliza una conexión punto a punto entre el terminal y el dispositivo. El terminal se parametriza mediante el maestro EtherCAT . IO-Link está diseñado como un enlace inteligente entre el nivel de bus de campo y el sensor, lo que permite el intercambio bidireccional de información de parametrización a través de la conexión IO-Link. La parametrización de los dispositivos IO-Link con datos de servicio puede realizarse desde TwinCAT mediante ADS o, de forma muy cómoda, mediante la herramienta de configuración IO-Link integrada.
En la configuración estándar, el EL6224 funciona como un terminal de entrada de 4 canales, 24 V DC, que se comunica con los dispositivos IO-Link conectados, los parametriza y, si es necesario, cambia su modo de funcionamiento.

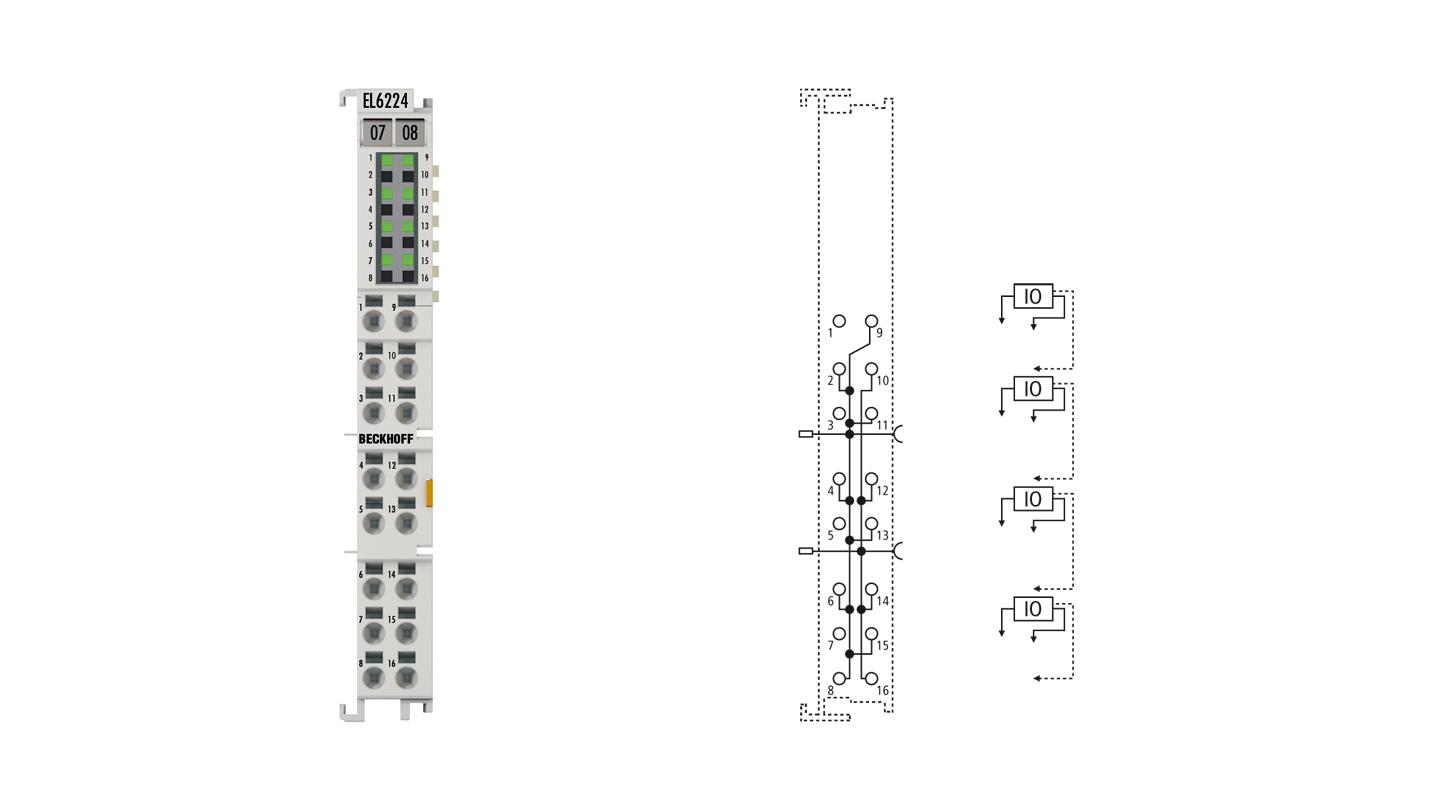

La integración en la carcasa HD con 16 puntos de conexión permite que cada dispositivo IO-Link funcione en modo de conexión de 3 cables.
Se pueden realizar puntos de conexión adicionales de 24 V y 0 V a través del terminal distribuidor de potencial EL918x.
| Datos técnicos | EL6224 |
|---|---|
| Tecnología | Entrada/salida IO-Link |
| Versión de especificación | IO-Link V1.1 |
| Interfaces IO-Link | 4 |
| Voltaje de campo | 24 V CC a través de contactos de potencia |
| Conexión | 3 cables |
| Tasas de transferencia de datos | 4,8 kbaudios, 38,4 kbaudios y 230,4 kbaudios |
| Longitud del cable | máx. 20 m |
| Fuente de alimentación | a través de bus eléctrico y contactos de potencia |
| Aislamiento eléctrico | 500 V (tensión de señal/bus eléctrico) |
| Contactos de potencia | Sí |
| Suministro de corriente para dispositivos | 500 mA por dispositivo |
| Consumo de corriente del autobús eléctrico | típica 120 mA |
| Características especiales | Cada canal parametrizable en TwinCAT |
| Peso | aprox. 60 g |
| Temperatura de funcionamiento | -25…+60°C |
| Temperatura de almacenamiento | -40…+85 °C |
| Humedad relativa | 95%, sin condensación |
| Resistencia a vibraciones y golpes | conforme a EN 60068-2-6/EN 60068-2-27 |
| Inmunidad/emisión EMC | conforme a EN 61000-6-2/EN 61000-6-4 |
| Posición de protección/instalación. | IP20/variable |
| Aprobaciones/marcas | CE, CCC, UL, ATEX, IECEx |
| Marcado Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Mas Información?
>>>EL6224en
| Weight | 0,060 kg |
|---|---|
| Dimensions | 10,0 × 1,2 × 6,8 cm |
