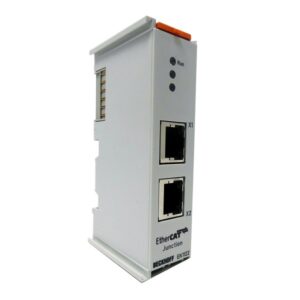

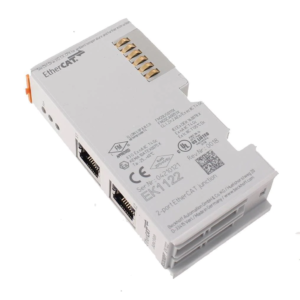

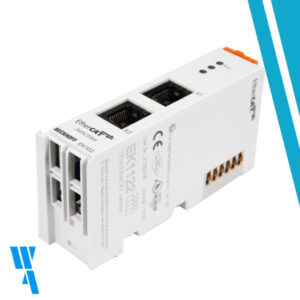

EK1122, Beckhoff, EtherCAT Junction Card EK1122, 2ports
La unión EtherCAT de 2 puertos EK1122 se puede utilizar en un segmento de terminal EtherCAT en cualquier posición deseada entre los terminales EtherCAT y permite la configuración de topologías en estrella EtherCAT. Se puede realizar un concentrador en estrella EtherCAT modular utilizando varias unidades EK1122 en una estación.
Características especiales:
Tecnología de conexión: 2 x enchufes RJ45
Longitudes de conexión: hasta 100 m
Se puede utilizar para configurar una topología en estrella EtherCAT
El EK1122 tiene dos enchufes RJ45, que permiten la conexión de un cable Ethernet con conector RJ45 y establecen una conexión con otro segmento EtherCAT o con dispositivos EtherCAT individuales. El EK1122 admite el acoplamiento y desacoplamiento de segmentos EtherCAT durante el funcionamiento (Hot Connect).
Estado del producto:
entrega regular
Product information
| Technical data | EK1122 |
|---|---|
| Task within EtherCAT system | coupling of EtherCAT junctions |
| Data transfer medium | Ethernet/EtherCAT cable (min. Cat.5), shielded |
| Distance between stations | 100 m (100BASE-TX) |
| Protocol | EtherCAT |
| Delay | approx. 1 µs |
| Data transfer rates | 100 Mbit/s |
| Configuration | not required |
| Bus interface | 2 x RJ45 |
| Power supply | from E-bus |
| Current consumption | typ. 220 mA |
| Weight | approx. 65 g |
| Operating/storage temperature | -25…+60 °C/-40…+85 °C |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| Protect. rating/installation pos. | IP20/variable |
| Approvals/markings | CE, UL, ATEX, IECEx, cFMus |
| Ex marking | ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Housing data | EL-24 |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 24 mm x 100 mm x 52 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | – |
| Wiring | specific push-in connection |
| Weight | 0,21 kg |
|---|---|
| Dimensions | 2,4 × 10 × 5,2 cm |
