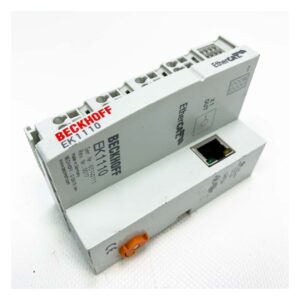

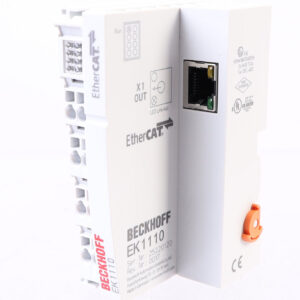

EK1110, Beckhoff Automation, Extension EtherCAT, Conversión de señales E-bus a Ethernet 100BASE-TX
Description
La extensión EtherCAT EK1110 se coloca al final de un segmento de terminal EtherCAT o de un PC integrado de la serie CX
y ofrece la posibilidad de ampliar la red EtherCAT en forma de topología en línea.
Características especiales:
Tecnología de conexión: 1 conector hembra RJ45
Longitudes de conexión: hasta 100 m
Extensión de una red EtherCAT en topología en línea
El EK1110 dispone de un conector hembra RJ45 que permite la conexión de un cable Ethernet con conector RJ45 y establece una conexión
con otro segmento EtherCAT o con dispositivos EtherCAT individuales. Las señales E-bus se convierten en representación de señales Ethernet 100BASE-TX en un proceso continuo. La alimentación de la electrónica EK1110 se realiza a través del E-bus. No se requiere ninguna parametrización ni
configuración.
y ofrece la posibilidad de ampliar la red EtherCAT en forma de topología en línea.
Características especiales:
Tecnología de conexión: 1 conector hembra RJ45
Longitudes de conexión: hasta 100 m
Extensión de una red EtherCAT en topología en línea
El EK1110 dispone de un conector hembra RJ45 que permite la conexión de un cable Ethernet con conector RJ45 y establece una conexión
con otro segmento EtherCAT o con dispositivos EtherCAT individuales. Las señales E-bus se convierten en representación de señales Ethernet 100BASE-TX en un proceso continuo. La alimentación de la electrónica EK1110 se realiza a través del E-bus. No se requiere ninguna parametrización ni
configuración.
Technical data EK1110:
Task within EtherCAT system conversion of the E-bus signals to 100BASE-TX Ethernet for extension of the EtherCAT network
Data transfer medium Ethernet/EtherCAT cable (min. Cat.5), shielded
Distance between stations 100 m (100BASE-TX)
Protocol any EtherCAT protocol
Delay approx. 1 µs
Data transfer rates 100 Mbit/s
Configuration not required
Bus interface 1 x RJ45
Power supply from E-bus
Current consumption E-bus typ. 130 mA
Electrical isolation 500 V (supply voltage/Ethernet)
Weight approx. 50 g
Operating temperature -25…+60°C
Storage temperature -40…+85°C
EMC immunity/emission conforms to EN 61000-6-2/EN 61000-6-4
Relative humidity 95%, no condensation
Vibration/shock resistance conforms to EN 60068-2-6/EN 60068-2-27
Protect. rating/installation pos. IP20/variable
Approvals/markings CE, UL, ATEX, IECEx
Ex marking ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc
Technical data
Housing data
To top
Housing data EK-44-8pin
Design form compact terminal housing with signal LEDs
Material polycarbonate
Dimensions (W x H x D) 44 mm x 100 mm x 68 mm
Installation on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of double slot and key connection
Mas Información?
>>>ek1110
Additional information
| Weight | 0,250 kg |
|---|---|
| Dimensions | 10 × 4,4 × 6,8 cm |
