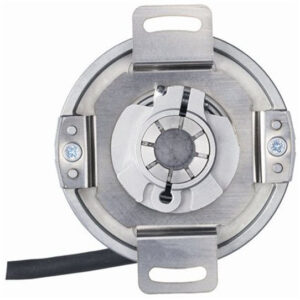

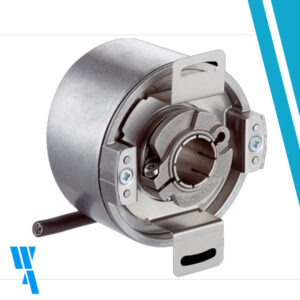

DFS60B-TDPM10000, Sick, incremental, 10000PPR, 10mm Eje, TTL/HTL, 4,5-32VDC
Description
Detalles técnicos
| Características mecánicas | Eje hueco pasante |
| Diámetro del eje | 10 mm |
| Peso | + 0,2 kg |
| Material, eje | Acero inoxidable |
| Material de la brida | Aluminio |
| Material de la carcasa | Fundición inyectada de aluminio |
| Par de arranque | 0,8 Ncm (+20 °C) |
| Par de operación | 0,6 Ncm (+20 °C) |
| Movimiento admisible del eje estático | ± 0,3 mm (radial)
± 0,5 mm (axial) |
| Movimiento admisible del eje dinámico | ± 0,1 mm (radial)
± 0,2 mm (axial) |
| Velocidad de servicio | ≤ 6.000 min⁻¹ 1) |
| Momento de inercia del rotor | 40 gcm² |
| Tiempo de vida de los cojinetes | 3,6 x 10^10 revoluciones |
| Aceleración angular | ≤ 500.000 rad/s² |
Interfaz:
| Interfaz de comunicación | Incremental |
| Detalle de la interfaz de comunicación | TTL / HTL |
| Ajuste de fábrica | Nivel de salida TTL ajustado de fábrica |
| Número de canales de señal | 6 canales |
| Programable/parametrizable | ✔ |
| Tiempo de inicialización | 32 ms 1)
30 ms |
| Frecuencia de salida | ≤ 600 kHz |
| Corriente de carga | ≤ 30 mA |
| Consumo de energía | ≤ 0,7 W (sin carga) |
Electricos:
| Tipo de conexión | Cable, de 8 hilos, universal, 5 m 1) |
| Tensión de alimentación | 4,5 … 32 V |
| Señal de referencia, número | 1 |
| Señal de referencia, posición | 90°, Unión eléctrica, lógica, con A y B |
| Protección frente a inversión de polaridad | ✔ |
| Resistencia a cortocircuitos de las salidas | ✔ 2) 3) |
| MTTFd: Tiempo medio hasta un fallo peligroso | 300 años (EN ISO 13849-1) 4) |
Mas información?
Additional information
| Weight | 0,220 kg |
|---|
