BK7350, Beckhoff Automation, ACOPLADOR DE BUS COMPACTO MODBUS , PARA HASTA 64 TERMINALES DE BUS (255 CON EXTENSIÓN K-BUS) · 24 VCC · 10 AMP · 320 MA · -25 A +60 GRADOS C.

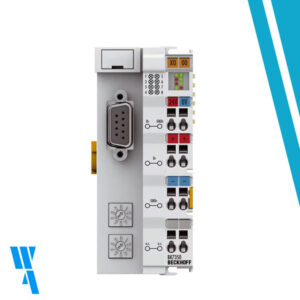

El acoplador de bus compacto BK7350, con carcasa compacta, conecta el sistema de bus Modbus a los bloques de terminales electrónicos modulares y extensibles. Cada unidad consta de un acoplador de bus, cualquier número de terminales de 1 a 64 y un terminal final. Con la extensión K-bus, se pueden conectar hasta 255 terminales de bus.
El acoplador de bus reconoce los terminales a los que está conectado y asigna automáticamente las entradas y salidas a las palabras de la imagen de proceso. La primera señal de entrada/salida se añade al primer bit de una palabra (LSB), empezando por la izquierda. El acoplador de bus añade más señales a la palabra. Se mantiene una clara separación entre entradas y salidas. Si el número de entradas o salidas supera los 16 bits, el acoplador de bus inicia automáticamente una nueva palabra.
Modbus tiene una topología de línea basada en la interfaz RS485. El protocolo Modbus está publicado. El BK7350 es compatible con los protocolos RTU y ASCII. La velocidad en baudios es variable y se puede configurar directamente mediante el selector giratorio del acoplador de bus, sin necesidad de software de configuración.
El acoplador de bus Modbus admite diversas funciones Modbus que permiten el acceso directo a señales digitales y analógicas. El BK7350 también admite la función de diagnóstico Modbus, que permite detectar y contabilizar fallos. Además, el acoplador de bus diagnostica telegramas defectuosos o erróneos y responde al controlador con un error. El BK7350 permite el acceso de difusión, lo que permite direccionar varios acopladores de bus simultáneamente con un solo telegrama.
