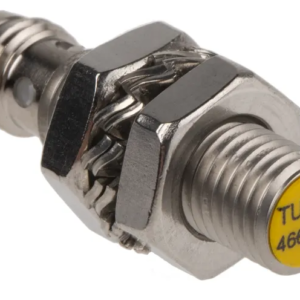

BI1.5-EG08-AP6X-V1131, Turck, Sensor inductivo, 3 hilos DC, 10…30 VDC, Acero inoxidable

Tipo BI1.5-EG08-AP6X-V1131

N.o de ID 4602220

Datos generales

Distancia de detección 1.5 mm

Condición para el montaje Enrasado

Distancia de conmutación asegurada ≤ (0,81 x Sn) mm

Factor de corrección St37 = 1; Al = 0,3; acero inoxidable = 0,7; Ms = 0,4

Precisión de repetición ≤ 2 % del valor final

Histéresis 20 %

Datos eléctricos

Tensión de servicio 10…30 VCC

Ondulación residual ≤ 10 % Uss

Corriente DC nominal ≤ 150 mA

Corriente sin carga 15 mA

Corriente residual ≤ 0.1 mA

Tensión de control de aislamiento ≤ 0.5 kV

Protección cortocircuito sí / cíclica

Caída de tensión a Ie ≤ 1.8 V

Protección ante corto-circuito/polaridad sí / Completa inversa

Salida eléctrica 3 hilos, Contacto NA, PNP

Frecuencia de conmutación 3 kHz

Datos mecánicos

Diseño Tubo roscado, M8 × 1

Medidas 49 mm

Material de la cubierta Acero inoxidable, 1.4305 (AISI 303)

Material de la cara activa plástico, PA6.6

Par de apriete máx. de la tuerca de la 5 Nm carcasa
