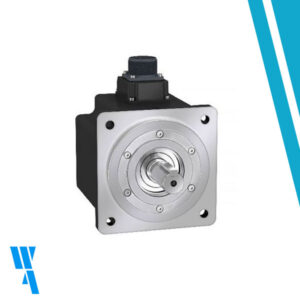

BCH2LF0733CA5C, Schneider Electric, Servo Motor, CA, CC y servo, 80 mm, 750 W, IP65, con chaveta.

Servo motor BCH2 – IEC 80mm – 750W -IP 65 – con chaveta -conector estándar – 3000 rpm – enconder ST absoluto 20 bits resolución Principal
Compatibilidad de gama
Lexium 28
Nombre abreviado del equipo: BCH2
Tipo de producto o componente: Servo motor
Baterías y tiempo de autonomía
máximo velocidad mecánica: 5000 rpm
[Us] Tensión nominal de suministro: 220 V, 110 V
Número de fases de la red: Monofásica; Trifásica
continuous stall current ((*)): 4,01 A
parada continua de par de torsión
2,39 N.m para LXM26D en 4,5 A, 220 V, monofásica
2,39 N.m para LXM26D en 4,5 A, 220 V, trifásica
2,39 N.m para LXM28A en 4,5 A, 220 V, monofásica
2,39 N.m para LXM28A en 4,5 A, 220 V, trifásica
2,39 N.m para LXM28A en 9 A, 110 V, monofásica
Potencia continua: 750 W
par de bloqueo de pico
7,16 N.m para LXM26D en 4,5 A, 220 V, monofásica
7,16 N.m para LXM26D en 4,5 A, 220 V, trifásica
7,16 N.m para LXM28A en 4,5 A, 220 V, monofásica
7,16 N.m para LXM28A en 4,5 A, 220 V, trifásica
7,16 N.m para LXM28A en 9 A, 110 V, monofásica
potencia salida nominal
750 W para LXM26D en 4,5 A, 220 V, monofásica
750 W para LXM26D en 4,5 A, 220 V, trifásica
750 W para LXM28A en 4,5 A, 220 V, monofásica
750 W para LXM28A en 4,5 A, 220 V, trifásica
750 W para LXM28A en 9 A, 110 V, monofásica
par nominal
2,39 N.m para LXM26D en 4,5 A, 220 V, monofásica
2,39 N.m para LXM26D en 4,5 A, 220 V, trifásica
2,39 N.m para LXM28A en 4,5 A, 220 V, monofásica
2,39 N.m para LXM28A en 4,5 A, 220 V, trifásica
2,39 N.m para LXM28A en 9 A, 110 V, monofásica
velocidad nominal
3000 rpm para LXM26D en 4,5 A, 220 V, monofásica
3000 rpm para LXM26D en 4,5 A, 220 V, trifásica
3000 rpm para LXM28A en 4,5 A, 220 V, monofásica
3000 rpm para LXM28A en 4,5 A, 220 V, trifásica
3000 rpm para LXM28A en 9 A, 110 V, monofásica
Irms de corriente máx,
13,23 A para LXM28A en 0,75 kW, 220 V
13,23 A para LXM28A en 0,75 kW, 110 V
corriente permanente máx.
4,29 A
Compatibilidad del producto
LXM26D servo drive ((*)) en 0,75 kW, 220 V, monofásica
LXM26D servo drive ((*)) en 0,75 kW, 220 V, trifásica
LXM28A servo drive ((*)) en 0,75 kW, 220 V, monofásica
LXM28A servo drive ((*)) en 0,75 kW, 220 V, trifásica
LXM28A servo drive ((*)) en 0,75 kW, 110 V, monofásica
extremo de eje: Con chaveta
diámetro del eje: 19 mm
longitud de eje: 35 mm
Anchura de la chaveta. 6 mm
tipo de respuesta: 20 bits single turn absolute encoder ((*))
freno de retención: Sin
Soporte de montaje: Asian standard flange ((*))
tamaño brida motor. 80 mm
Consecutivo, seguido, continuo, adosado
Free lead ((*))
Par constante: 0,6 N.m/A en 20 °C
constante de regulación por fcem: 36 V/krpm en 20 °C
inercia del rotor. 1,19 kg.cm²
Resistencia del estator: 1,5 Ohm en 20 °C
Inductancia del estator: 6,1 mH en 20 °C
Constante de tiempo eléctrica de estator. 4,07 ms en 20 °C
Fuerza radial máxima (Fr): 332 N en 3000 rpm
fuerza máx, axial Fa: 115 N
potencia de sujeción de freno: 10,2 W
Tipo de refrigeración: Convección natural
Longitud: 138 mm
Número de pilas de motor: 2
Diámetro de la brida de centrado: 70 mm
Profundidad de la brida: 4 mm
Número de agujeros de montaje: 4
diámetro agujeros de montaje: 6,6 mm
diámetro del círculo de los agujeros de montaje: 90 mm
distance shaft shoulder-flange ((*)): 4 mm
peso del producto: 2,8 kg
