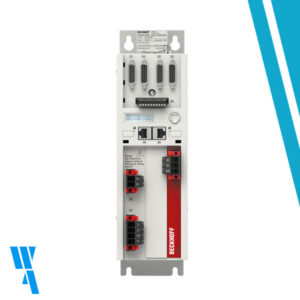

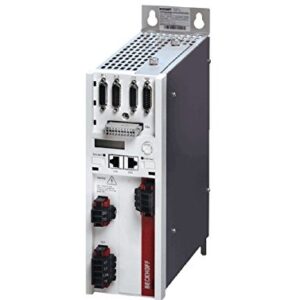

AX5206-0210, AX5206 | Servoaccionamientos digitales compactos de 2 canales

Los servovariadores de dos canales AX5000 ofrecen un funcionamiento, flexibilidad y rentabilidad óptimos. Los componentes necesarios para el funcionamiento, como fuente de alimentación, filtro CEM y condensadores del circuito intermedio, ya están integrados. El circuito de control, que tiene una estructura en cascada, soporta tareas de posicionamiento rápidas y altamente dinámicas. EtherCAT como sistema de comunicación de alto rendimiento permite una interfaz ideal con la tecnología de control basada en PC.
Los variadores AX5000 en la versión de dos canales están disponibles con diferentes intensidades de corriente, desde 2 x 1,5 A hasta 2 x 6 A. Se trata de dos canales separados, cuya corriente nominal se puede adaptar al respectivo motor conectado. Con la ayuda de la opción de ajuste flexible, también se puede conectar un motor más grande a un dispositivo de dos canales cuando el segundo canal acciona un motor más pequeño. Al realizar el ajuste se debe tener en cuenta la corriente suma permitida del dispositivo.
El sistema de conexión rápida AX-Bridge permite una conexión sencilla y rápida de varios dispositivos AX5000 para formar un sistema multieje. Los módulos enchufables de alimentación y conexión conectan la fuente de alimentación, el circuito intermedio y la tensión de control de 24 V CC. Se pueden conectar al AX5000 diferentes tipos y tamaños de motores, como motores síncronos, lineales, de torsión, asíncronos y de bobina móvil, sin necesidad de medidas adicionales. La interfaz de retroalimentación múltiple es compatible con todos los estándares comunes. También se puede parametrizar el modelo de funcionamiento sin sensores de motores síncronos y asíncronos.
El AX58xx opcional permite las funciones de seguridad típicas integradas en el convertidor y el cumplimiento de los requisitos de EN ISO 13849-1:2015 (Cat. 4, PL e), EN 61508:2010 (SIL 3) y EN 62061:2005 + A1: 2013/A2:2015 (SIL CL3)
El AX5000 ha sido desarrollado específicamente para EtherCAT, ya que las ventajas de este último se aprovechan de forma óptima en la tecnología de accionamiento. Esto incluye en particular el corto tiempo de ciclo, incluso en redes con muchos dispositivos, así como la sincronicidad y simultaneidad.

Como herramienta de puesta en marcha sirve el TwinCAT 3 Drive Manager 2. Gracias al diseño estructurado y a la amplia gama de funciones, la puesta en marcha del eje es sencilla e intuitiva

Mas información?

AX5000 | System manual (for 2nd generation Servo Drives: serial number > 100.000)

ax5000_system_manual_hw2_en
