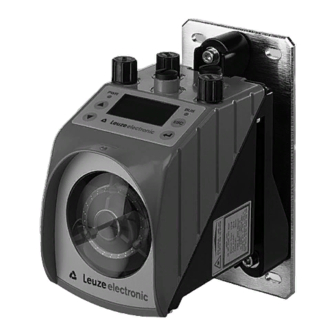

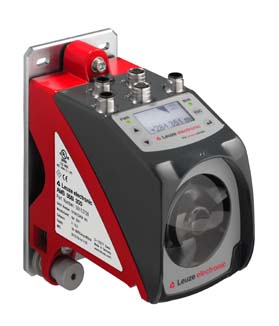

AMS 348i 200 SSI, Leuze, Sensor de distancia óptico, 200 … 200.000 mm, 18 … 30 V, CC
Description
| Serie | AMS 300i |
| Aplicación | Posicionamiento de sistemas galvanizados Posicionamiento de skids y carros móviles Posicionamiento de transelevadores Protección anticolisión de grúas/puentes grúa |
| Indicación de pedido | La cinta reflectora debe pedirse por separado |
| Fuente de luz | Láser, Rojo |
| Láser de clase | 2, IEC/EN 60825-1:2014 |
| Tamaño del punto de luz [con distancia de sensor] | 150 mm [200.000 mm] |
| Tiempo de cálculo valor de medición | 8 ms |
| Rango de medición | 200 … 200.000 mm |
| Resolución | 0,001 … 10 mm |
| Exactitud | 3 mm |
| Reproducibilidad (3 sigma) | 2,1 mm |
| Emisión del valor medido | 1,7 ms |
| Velocidad de desplazamiento máx. | 10 m/s |
| Tensión de alimentación UB | 18 … 30 V, CC |
| Tipo | PROFINET, SSI |
| Conformance Class | B |
| Protocolo | PROFINET RT |
| Funcionalidad switch | Integrado |
| Velocidad de transmisión | 100 Mbit/s |
| Frecuencia de reloj | 80 … 800 kHz |
| Tipo de conexión | Conector redondo |
| Denominación en el equipo | BUS IN |
| Tamaño de rosca | M12 |
| Material | Metal |
| Número de polos | 4 polos |
| Función | BUS OUT Interfaz de datos |
| Tipo de conexión | Conector redondo |
| Denominación en el equipo | BUS OUT |
| Tamaño de rosca | M12 |
| Tipo | Conector hembra |
| Número de polos | 4 polos |
| Codificación | Codificación D |
| Función | Alimentación de tensión PWR / SW IN/OUT |
| Tipo de conexión | Conector redondo |
| Denominación en el equipo | PWR |
| Tamaño de rosca | M12 |
| Tipo | Conector macho |
| Número de polos | 5 polos |
| Codificación | Codificación A |
| Función | Interfaz de servicio |
| Tipo de conexión | Conector redondo |
| Denominación en el equipo | SERVICIO |
| Tamaño de rosca | M12 |
| Tipo | Conector hembra |
| Número de polos | 5 polos |
| Codificación | Codificación A |
| Función | Interfaz de datos SSI |
| Tipo de conexión | Conector redondo |
| Denominación en el equipo | SSI |
| Tamaño de rosca | M12 |
| Tipo | Conector macho |
| Número de polos | 5 polos |
| Codificación | Codificación B |

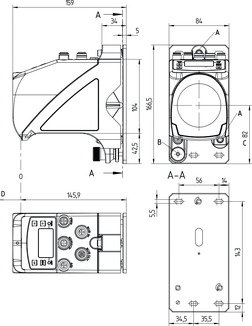

| Dimensiones (An x Al x L) | 84 mm x 166,5 mm x 159 mm |
| Material de carcasa | Metal |
| Carcasa de metal | Fundición a presión de cinc y aluminio |
| Material, cubierta de óptica | Vidrio |
| Peso neto | 2.450 g |
| Elementos de uso | Teclado de membrana |
| Temperatura ambiente en servicio | -5 … 50 °C |
| Temperatura ambiente en almacén | -30 … 70 °C |
| Humedad del aire relativa (sin condensación) | 90 % |
| Índice de protección | IP 65 |
| Clase de seguridad | III |
| Certificaciones | c UL US |
