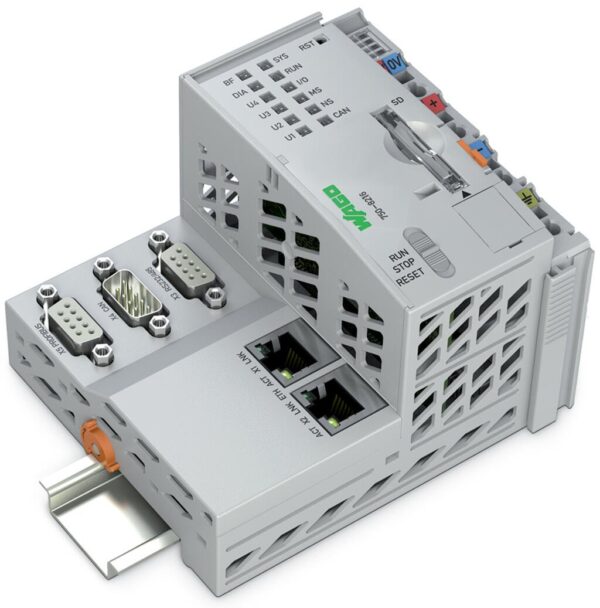

750-8216/025-000, WAGO, Controlador PFC200 (PAC); 2ª Generación; 2 x ETHERNET, RS-232/-485, CAN, CANopen, PROFIBUS-Slave; Rango de temperatura ampliado.
Description
Datos técnicos
| Comunicación | PROFIBUS CANopen Modbus TCP maestro/esclavo Modbus (UDP), WagoAppPlcModbus Library Modbus (RTU), WagoAppPlcModbus Library ETHERNET EtherNet/IPTM Adapter (slave) EtherNet/IPTM Scanner EtherCAT® Master OPC UA Server/Client OPC UA Pub/Sub (can be installed later) MQTT Interfaz serie RS-232 Interfaz serie RS-485 BACnet/IP, requiere una licencia adicional Protocolos de telecontrol (requiere una licencia adicional en el dispositivo) |
| Protocolos de ETHERNET | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Protocolos de telecontrol | CEI 60870-5-101/-103/-104 (licencia adicional como esclavo o maestro) CEI-61850 (licencia adicional como cliente 300) DNP3 (licencia adicional como esclavo o maestro 300) |
| Visualización | Web Visu |
| Sistema operativo | Real-time Linux (con RT-Preempt Patch) |
| CPU | Cortex A8; 1 GHz |
| Lenguajes de programación según CEI 61131-3 | Lista de instrucciones (IL) Diagrama de contactos (LD) Diagrama de bloques de función (FBD), diagrama de funciones continuas (CFC) Continuous Function Chart (CFC) Texto estructurado (ST) Diagrama de funciones secuenciales (SFC) |
| Entorno de programación | CODESYS V3.5, Firmware Release 23 or higher e!COCKPIT (based on CODESYS V3) up to Firmware Release 22 WAGO-I/O-PRO V2.3 (based on CODESYS V2.3), up to Firmware Release 22 |
| Opciones de configuración | CODESYS V3 e!COCKPIT WAGO-I/O-CHECK Gestión web librería e!RUNTIME librería CoDESYS |
| Velocidad de transmisión | ETHERNET: 10/100 Mbit/s |
| Medio de transmisión (comunicación/bus de campo) | ETHERNET: Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable |
| Memoria principal (RAM) | 512MB |
| Memoria interna (flash) | 4096MB |
| Memoria permanente de hardware | 128kbyte |
| Memoria de programas | CODESYS V2: 16 MB; CODESYS V3: 32 MB |
| Memoria de datos | CODESYS V2: 64 MB; CODESYS V3: 128 MB |
| Memoria permanente de software | 128kbyte |
| Memoria permanente de software | 128,kbyte |
| Tipo de tarjeta de memoria | SD y SDHC hasta 32 GB (las propiedades garantizadas solo son válidas con tarjeta de memoria WAGO) |
| Ranura para tarjeta de memoria | Mecanismo «Push/Push»; trampilla de tapa precintable |
| Número de módulos por nodo (máx.) | 250 |
| Número de módulos sin prolongación del bus de campo (máx.) | 64 |
| Imagen de proceso de entrada y salida (interna) (máx.) | 1000 words/1000 words |
| Imagen de proceso de entrada y salida (MODBUS) (máx.) | CODESYS V2: 1000 words/1000 words; CODESYS V3: 32000 words/32000 words |
| Imagen de proceso de entrada y salida (PROFIBUS) (máx.) | 244 bytes/244 bytes |
| Imagen de proceso de entrada y salida (CAN) (máx.) | 2000 words/2000 words |
| Indicadores | LED (SYS, RUN, I/O, CAN, BF, DIA, U1 … U4) rojo/verde/naranja: estado de sistema, programa, bus de datos interno, CANopen, PROFIBUS, diagnóstico de PROFIBUS, estado programable por usuario (puede utilizarse a través de librería CODESYS); LED (A, B) verde: estado de fuente de alimentación de sistema, alimentación de campo |
| Tensión de alimentación (sistema) | 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®) |
| Corriente de entrada (típ.) a carga nominal (24 V) | 550mA |
| Corriente total (alimentación de sistema) | 1.700mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
| Número de contactos de potencia salientes | 3 |
| Aislamiento | 500 kV para sistema/campo |
Mas información?
Additional information
| Weight | 0,264 kg |
|---|---|
| Dimensions | 11,2 × 11,2 × 7,19 cm |
