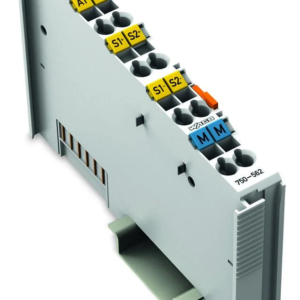

750-562, WAGO, Salida analógica, 2 canales; 0 … 10V DC/ ±10 V; 16 bits.
Este módulo de salida analógica genera voltajes de salida que varían de 0 a 10 V o ±10 V para el campo.
Los rangos de salida se pueden configurar mediante archivos WAGO-I/O-CHECK o GSD.

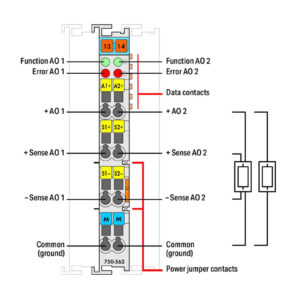

El módulo tiene dos canales de salida a prueba de cortocircuitos y permite la conexión directa de dos actuadores de 2 hilos a AO 1 y tierra o AO2 y tierra. Las señales se emiten a través de AO 1 o AO 2. Además, las líneas de detección de actuadores de 4 cables se pueden conectar a -Sense AO1 y +Sense AO1 o -Sense AO2 y +Sense AO2.
Ambos canales de salida tienen un potencial de tierra común.
La señal de salida está aislada galvánicamente y se transmite con una resolución de 16 bits.
La fuente del sistema interno alimenta el módulo.
La alimentación de campo sólo se transmite a los módulos posteriores.
Technical data
| Number of analog outputs | 2 |
| Total number of channels (module) | 2 |
| Signal type | Voltage |
| Signal type (voltage) | 0 … 10 VDC; -10 … +10 VDC |
| Signal type (configurable) | yes |
| Actuator connection | 2 x (2-wire, 4-wire) |
| Resolution [bit] | 16Bit |
| Data width | 2 x 16-bit data; 2 x 8-bit control/status (optional) |
| Load impedance (voltage output) | ≥ 5 kΩ |
| Conversion time (typ.) | 5ms |
| Measurement error (reference temperature) | 25°C |
| Measurement error, deviation (max.) from the upper-range value | 0.05% |
| Output error, reference temperature | |
| Output error, deviation (max.) of the upper-range value | 0.05% |
| Temperature coefficient | < ±100 ppm |
| Recovery time (typ.) | 0.3ms |
| Configuration options | WAGO-I/O-CHECK e!COCKPIT |
| Supply voltage (system) | 5 VDC; via data contacts |
| Current consumption (5 V system supply) | 125mA |
| Supply voltage (field) | 24 VDC (-15 … +20 %); via power jumper contacts (power supply via blade contact; transmission (supply voltage field side only) via spring contact) |
| Isolation | 500 V system/field |
| Indicators | LED (A, C) green: Function AO 1, AO 2; LED (B, D) red: Error AO 1, AO 2 |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Wago, distribuidor, Argentina, Service
Mas informacion?
| Weight | 0,200 kg |
|---|---|
| Dimensions | 10,2 × 2,0 × 8,0 cm |
