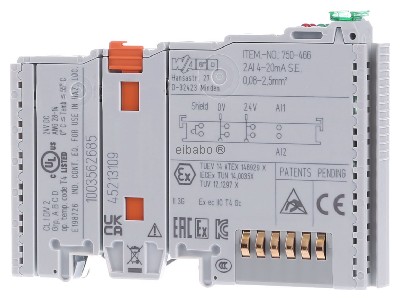

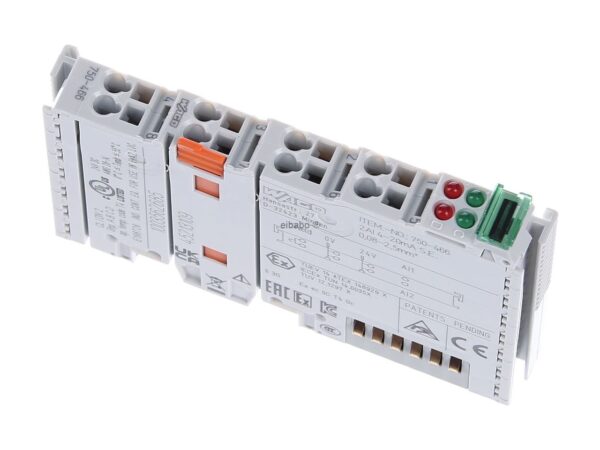

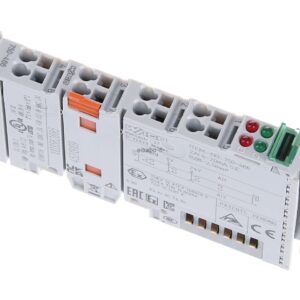

750-466, WAGO, Modulo, analogico, 2AI; 4-20 mA; Single-Ended (lazo interno)
Description
Este módulo de entrada analógica alimenta a los convertidores de señal del lado del campo y transmite señales analógicas con separación galvánica al
sistema de bus.
La tensión de alimentación de campo de 24 V se obtiene de los contactos de potencia del módulo.
El apantallamiento se conecta directamente al carril DIN.
Este módulo proporciona la tensión necesaria a los convertidores de señal de 2 conductores que carecen de fuente de alimentación propia.
sistema de bus.
La tensión de alimentación de campo de 24 V se obtiene de los contactos de potencia del módulo.
El apantallamiento se conecta directamente al carril DIN.
Este módulo proporciona la tensión necesaria a los convertidores de señal de 2 conductores que carecen de fuente de alimentación propia.
Datos técnicos
Número de entradas analógicas 2
Número total de canales (módulo) 2
Tipo de señal Corriente
Tipo de señal (corriente) 4 … 20 mACC
Conexión de sensor 2 x (2 conductores, 3 conductores)
Tensión de entrada (máx.) 10 V
Característica de señal Single-ended
Resolución [bit] 12Bit
Resistencia de entrada (máx.) 220Ω
Ancho de datos 2 x 16 bits de datos; 2 x 8 bits de control/estado (opcional)
Tiempo de conversión (típ.) 2ms
Error de medición (temperatura de referencia) 25°C
Error de medición, desviación (máx.) del valor superior del rango 0.2%
Error de temperatura (máx.) del valor superior del rango 0.01%/K
Tensión de alimentación (sistema) 5 VCC; a través de contactos de datos
Consumo de energía (alimentación de sistema de 5 V) 75mA
Tensión de alimentación (campo) 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico)
Aislamiento 500 kV para sistema/campo
Indicadores LED (A, C) green: Function AI 1, AI 2; LED (B, D) red: Error AI 1, AI 2
Número de contactos de potencia entrantes 2
Número de contactos de potencia salientes 2
Mas Información?
Additional information
| Weight | 0150 kg |
|---|---|
| Dimensions | 1,2 × 10,0 cm |
