750-459, WAGO, Módulo, industrial entrada analógica 4 Chanel, Single-Ended (lazo interno).
Description
Este módulo de entrada analógica procesa señales estándar de 0–10 V.
La señal de entrada está separada galvánicamente y se transmite con una resolución de 12 bits.
El módulo se alimenta con la tensión interna del sistema.
Los canales de entrada del módulo comparten un mismo potencial de tierra.
Datos técnicos:
Número de entradas analógicas 4
Número total de canales (módulo) 4
Tipo de señal Tensión
Tipo de señal de tensión 0 … 10 VCC

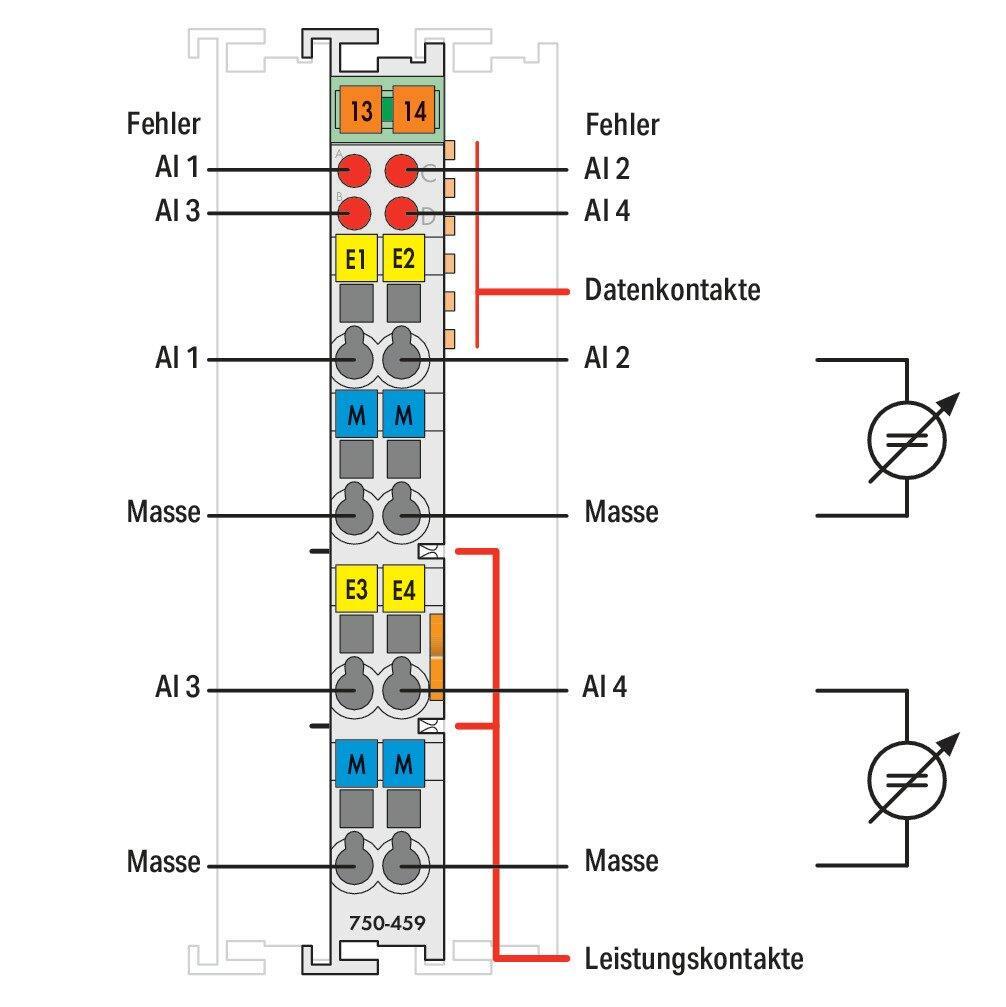

Conexión de sensor 4 x (2 conductores)
Tensión de entrada (máx.) ±40 V
Característica de señal Single-ended
Resolución [bit] 12Bit
Ancho de datos 4 x 16 bits de datos; 4 x 8 bits de control/estado (opcional)
Resistencia interna 100kΩ
Tiempo de conversión (típ.) 10ms
Error de medición (temperatura de referencia) 25°C
Error de medición, desviación (máx.) del valor superior del rango 0.1%
Error de temperatura (máx.) del valor superior del rango 0.01%/K
Tensión de alimentación (sistema) 5 VCC; a través de contactos de datos
Consumo de energía (alimentación de sistema de 5 V) 65mA
Tensión de alimentación (campo) 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico)
Aislamiento 500 kV para sistema/campo
Indicadores LED (A-D) red: Error AI 1 … AI 4
Número de contactos de potencia entrantes 2
Número de contactos de potencia salientes 2
Mas Información?
Additional information
| Weight | 0,051 kg |
|---|
