Datos técnicos

Número de entradas digitales 8

Número total de canales (módulo) 8

Tipo de señal Digital

Tipo de señal de tensión 24 VCC

Conexión de sensor 8 x (1 conductor)

Característica de entrada Conmutación positiva (PNP)

Filtro de entrada (digital) 0.2ms

Corriente de entrada por canal para señal (1) (típ.) 2,8mA

Rango de tensión para señal (0) −3 … +5 VCC

Rango de tensión para señal (1) 15 … 30 VCC

Anchura de datos de entrada (interna) (máx.) 8Bit

Tensión de alimentación (sistema) 5 VCC; a través de contactos de datos

Consumo de energía (alimentación de sistema de 5 V) 17mA

Tensión de alimentación (campo) 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico)

Aislamiento 500 kV para sistema/campo

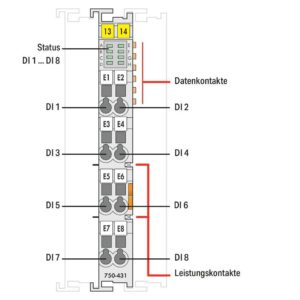

Indicadores LED (A-D) verde: estado DI 1, DI 3, DI 5, DI 7; LED (E-H) verde: estado DI 2, DI 4, DI 6, DI 8

Número de contactos de potencia entrantes 2

Número de contactos de potencia salientes 2

Intensidad de corriente admisible (contactos de cuchilla) 10A
