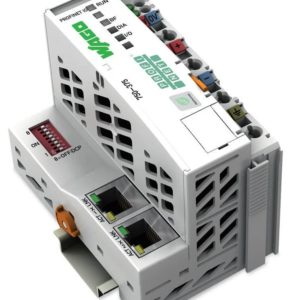

750-375, WAGO, Fieldbus Coupler PROFINET IO; 3rd Generation; Advanced
Este acoplador de bus de campo conecta el WAGO I/O System 750 a PROFINET IO (estándar de automatización industrial ETHERNET abierto y en tiempo real).
El acoplador identifica los módulos de E/S conectados y crea imágenes de proceso locales para un máximo de dos controladores de E/S y un supervisor de E/S según configuraciones preestablecidas. Esta imagen de proceso puede incluir una disposición mixta de módulos analógicos (transferencia de datos palabra por palabra) o complejos y módulos digitales (transferencia de datos bit a bit).
El acoplador de bus de campo funciona como dispositivo de E/S en la red. Cuenta con un conmutador de 2 puertos integrado, lo que simplifica la creación de una estructura de línea sin componentes de red adicionales.
El nombre del dispositivo se puede asignar mediante el protocolo DCP o se puede crear una instancia de un nombre predeterminado mediante un interruptor DIP.
Technical data
| Communication | PROFINET IO |
| Device-specific | Supported profiles: PROFIsafe V2, PROFIenergy V1.0; ID code: Vendor ID: 0x011D; Device ID: 0x02EE; Module ID: 0x01000177 (firmware version 01, 02), 0x02000177 (from firmware version 03) |
| Baud rate | 10/100 Mbit/s (10 Mbit/s (ETHERNET protocols), 100 Mbit/s full duplex (PROFINET IO)) |
| Bus segment length (max.) | 100 m |
| Transmission medium | Twisted Pair S-UTP; 100 Ω; Cat. 5 |
| Number of modules per node (max.) | 250 |
| Number of modules without a bus extension (max.) | 64 |
| Input and output process image (fieldbus) max. | 512 bytes/512 bytes |
| Supply voltage (system) | 24 VDC (-25 … +30 %); via pluggable connector (CAGE CLAMP® connection) |
| Current consumption (5 V system supply) | 450mA |
| Total current (system supply) | 1,700mA |
| Supply voltage (field) | 24 VDC (-25 … +30 %); via power jumper contacts |
| Input current (typ.) at nominal load (24 V) | 500mA |
| Power supply efficiency (typ.) at nominal load (24 V) | 90% |
| Isolation | 500 V system/field |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity (power jumper contacts) | 10A |
