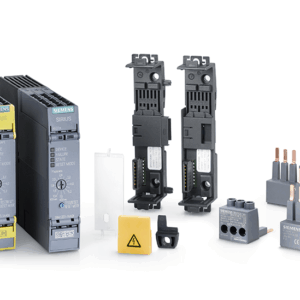

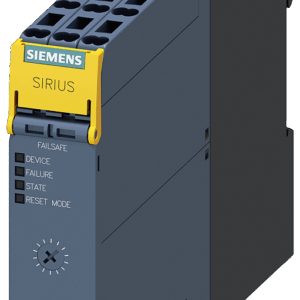

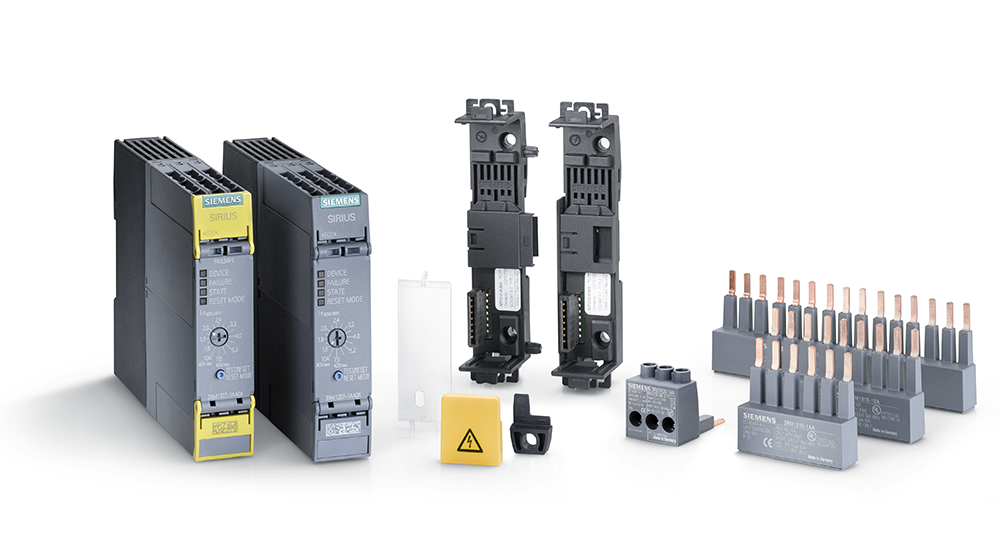

3RM1102-2AA04, SIEMENS, Arrancador directo SIRIUS, Failsafe, 3RM1, 500 V, 0,09 – 0,75 kW, 0,4 – 2 A, 24 V DC, bornes de resorte.
Description
Arrancador directo Failsafe, 3RM1, 500 V, 0,09 – 0,75 kW, 0,4 – 2 A, 24 V DC, bornes de resorte
ARRANC. MOTOR SIRIUS 3RM1 ARRANC. DIREC. SAFETY 500 V; 0,4 – 2,0 A; 24 V DC BORNES INSERCION RAPIDA.
Datos técnicos:
| Arrancador directo Failsafe, 3RM1, 500 V, 0,09 – 0,75 kW, 0,4 – 2 A, 24 V DC, bornes de resorte | ||
| nombre comercial del producto | SIRIUS | |
| categoría de producto | Arrancador de motor | |
| designación del producto | Arrancador directo de seguridad | |
| tipo de producto | con protección electrónica de sobrecarga y desconexión segura | |
| denominación del tipo de producto | 3RM1 | |
| Datos técnicos generales | ||
| clase de disparo | CLASS 10A | |
| variante de equipo según IEC 60947-4-2 | 3 | |
| función del producto | Arrancador directo de seguridad | |
| ● autoprotección electrónica del aparato | Sí | |
| ● para alimentación protección contra inversión de polaridad | Sí | |
| aptitud de uso base de interconexión 3ZY12 | Sí | |
| tensión de aislamiento valor asignado | 500 V | |
| categoría de sobretensión | III | |
| resistencia a tensión de choque valor asignado | 6 kV | |
| tensión máxima admitida para separación de protección | ||
| ● entre circuito principal y auxiliar | 500 V | |
| ● entre circuito de mando y circuito auxiliar | 250 V | |
| resistencia a choques | 6 g / 11 ms | |
| resistencia a vibraciones | 1 … 6 Hz, 15 mm; 20 m/s², 500 Hz | |
| frecuencia de maniobra máx. | 1 1/s | |
| vida útil mecánica (ciclos de maniobra) típico | 15 000 000 | |
| designaciones de referencia según IEC 81346-2:2009 | Q | |
| Directiva RoHS (fecha) | 03/01/2017 | |
| función del producto | ||
| ● arranque directo | Sí | |
| ● arranque inversor | No | |
| función del producto protección de cortocircuito | No | |
| Compatibilidad electromagnética | ||
| emisión de perturbaciones CEM según IEC 60947-1 | clase A | |
| inmunidad a perturbaciones CEM según IEC 60947-1 | Clase A | |
| perturbaciones conducidas | ||
| ● por burst según IEC 61000-4-4 | 3 kV / 5 kHz | |
| ● por surge conductor-tierra según IEC 61000-4-5 | 4 kV cables de señal 2 kV | |
| ● por surge conductor-conductor según IEC 61000-4-5 | 2 kV | |
| ● por campo radiante electromagnético según IEC 61000-4-6 | 10 V | |
| acoplamiento de perturbaciones radiadas según IEC 61000-4-3 | 10 V/m | |
| descarga electroestática según IEC 61000-4-2 | 6 kV descarga en contacto / 8 kV descarga al aire | |
| perturbaciones conducidas de AF según CISPR11 | Clase B para entornos residenciales y terciarios | |
| perturbaciones radiadas de AF según CISPR11 | Clase B para entornos domésticos, comerciales y empresariales | |
| Seguridad | ||
| tipo de equipo de seguridad según IEC 61508-2 | Tipo B | |
| nivel de integridad de la seguridad (SIL) según IEC 61508 | 3 | |
| límite de respuesta SIL (subsistema) según EN 62061 | SIL CL 3 | |
| Performance Level (PL) según EN ISO 13849-1 | e | |
| categoría según EN ISO 13849-1 | 4 | |
| categoría de parada según EN 60204-1 | 0 | |
| proporción de fallos seguros (SFF) | 99,4 % | |
| grado medio de cobertura de diagnóstico (DCavg) | 99 % | |
| intervalo de prueba de diagnóstico mediante función de prueba interna máx. | 600 s | |
| intervalo de prueba de funcionamiento máx. | 1 y | |
| tasa de fallos [valor FIT] | ||
| ● con tasa de fallos peligrosos detectables (λdd) | 1 400 FIT | |
| ● con tasa de fallos peligrosos no detectables (λdu) | 16 FIT | |
| PFHD con alta tasa de demanda según EN 62061 | 0,00000002 1/h | |
| PFDavg con baja tasa de demanda según IEC 61508 | 0,000018 | |
| MTTFd | 75 y | |
| tolerancia a fallos de hardware según IEC 61508 | 1 | |
| valor T1 para intervalo entre pruebas o vida útil según IEC 61508 | 20 y | |
| estado seguro | Circuito de carga abierto | |
| grado de protección IP frontal según IEC 60529 | IP20 | |
| protección contra contactos directos frontal según IEC 60529 | a prueba de contacto directo con los dedos | |
| retardo a la desconexión con exigencia de seguridad | ||
Mas Información?
Additional information
| Weight | 0,300 kg |
|---|---|
| Dimensions | 15,2 × 3,6 × 10,9 cm |
