25B-A2P5N104, Allen Bradley, AC Drive, 0.4 kW (0.5 HP), 240V AC Input, 1 PH, 50-60 Hz, 2.5 A Output, IP20,

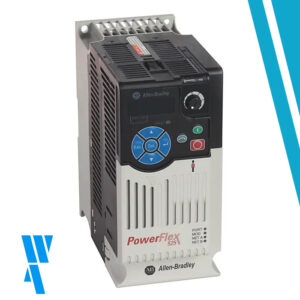

El Allen-Bradley 25B-A2P5N104 es un variador de CA de frecuencia ajustable que forma parte de la categoría de productos del boletín PowerFlex 255. Este producto se utiliza para controlar y modular la velocidad de los motores de CA utilizados en una amplia variedad de aplicaciones en diferentes industrias, como centrales eléctricas, petróleo y gas, semiconductores, fabricación, minería, cemento, agua y aguas residuales, entre otras industrias.

El 25B-A2P5N104 es un variador de voltaje de entrada monofásico de 170-265 VCA. Proporciona un rango de voltaje de salida de 0 a 240 V CA, trifásico, rango de frecuencia de 0 a 500 Hz, corriente de salida de 2,5 amperios y potencia de salida de 0,4 kW (0,5 HP) para operación normal y de servicio pesado.

El 25B-A2P5N104 es un variador de estructura A con dimensiones físicas de 152,0 mm (5,98 in) de altura, 72,0 mm (2,83 in) de ancho y 172,0 mm (6,77 in) de profundidad. Admite el montaje en riel DIN o en panel, así como el apilamiento cero para múltiples unidades. El rango de temperatura de funcionamiento del variador es de 50 °C (122 °F) para IP 20/tipo abierto sin reducción de potencia y de 60 °C (140 °F) con función de reducción de potencia. Al almacenar este variador, el lugar de almacenamiento no debe tener presencia de gases corrosivos, con un rango de temperatura de -40…85°C y humedad relativa de 0…95%, sin condensación.

El 25B-A2P5N104 se puede usar en un sistema de distribución sin conexión a tierra a través del MOV extraíble. Como variadores PowerFlex 525, incluido el 25B-A2P5N104 tiene un MOV integral que está referenciado a tierra.

Esta unidad viene con una interfaz Ethernet I/P integrada y una interfaz de comunicación RS485/DSI. Se pueden instalar adaptadores de comunicación adicionales, como el adaptador Dual Ethernet I/P, el adaptador de comunicación Profibus y DeviceNet.

El variador tiene un requisito de voltaje de entrada monofásico de 240 voltios CA. La clasificación de corriente máxima del variador es de 2,5 amperios y la salida de potencia máxima del variador es de 0,5 caballos de fuerza o 0,4 kW. El 25B-A2P5N104 es un variador estándar que viene con un gabinete IP20 / NEMA TIPO ABIERTO. El variador no tiene filtro EMC y tiene una opción de frenado estándar. El variador tiene protección contra sobrecorriente y también protecciones de disparo por falla a tierra y disparo por cortocircuito. El 25B-A2P5N104 utiliza transistores bipolares de puerta aislada como mecanismo de accionamiento para controlar la velocidad del motor.

El 25B-A2P5N104 tiene una eficiencia típica del 97,5 % y el variador también se puede programar para varios modos de parada, que incluyen rampa, inercia, freno de CC y rampa de parada. El rango de temperatura de funcionamiento permisible para el variador es de -20 a 50 grados Celsius y el variador no debe instalarse en una atmósfera que tenga gases, vapores o polvo corrosivos. El 25B-A2P5N104 debe almacenarse en un área que no esté expuesta a una atmósfera corrosiva, ya que esto puede dañar la unidad. La humedad relativa del ambiente debe estar entre 5 y 95%, sin condensación. Cumple con la norma IEC 60721-3-3 hasta el nivel 3C2 de los estándares de revestimiento conformado. Los usuarios pueden ponerse en contacto con su proveedor o fabricante local para obtener más ayuda. El variador debe instalarse de acuerdo con las instrucciones proporcionadas por el fabricante para garantizar una instalación correcta por seguridad.
