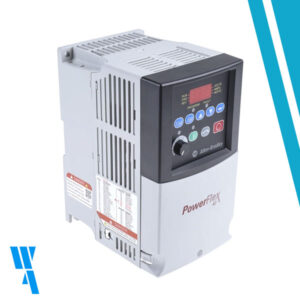

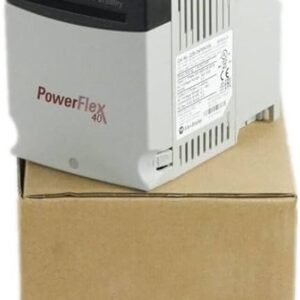

22B-D4P0N104, Allen Bradley, VARIADOR DE FRECUENCIA, Poweflex 40, 3ph, 1,5kw, IP20, AC DRIVE

El Allen-Bradley 22b-D4P0N104 es parte de la unidad capaz de control capaz de control de vector sin sensor PowerFlex 40. Con el control vectorial sin sensor, la unidad es capaz de proporcionar un torque de alta inicio, así como una salida de torque variable en el rango de velocidad de la unidad. El 22B-D4P0N104 es compatible para su uso en levantamiento, transmisión y aplicaciones similares con cargas variables.

El 22B-D4P0N104 se usa principalmente para controlar y modular la velocidad de los motores de CA. Con la velocidad de modulación, el motor conectado puede usarse en estrategias de control más complejas que requieren una mayor precisión. La clasificación del motor compatible para esta unidad es un motor de 1.5 kW (2.0 hp).

El 22B-D4P0N104 está alimentado por un suministro de voltaje de entrada de 342-528VAC, 3 fases y corriente de entrada de 5.7 amperios. El 22B-D4P0N104 ofrece un voltaje de salida continuo de 0-460VAC, corriente de salida de 4.0 amperios, rango de frecuencia de salida de 0-400 Hz. Tiene una calificación de recinto de IP20 / NEMA UL Tipo abierto con la cubierta superior eliminada e IP30 / NEMA UL Type 1 con cubierta instalada a lo largo de un kit de conducto opcional.

La unidad también presenta una capacidad PID de proceso que le permite actuar como un controlador independiente, utilizado para regular automáticamente la velocidad del motor para el proceso o el control de la máquina. Además de la capacidad de PID del proceso interno, esta unidad tiene un puerto de comunicación RS485 integrado que permite que la unidad se conecte a una red RS485 de cadena DAISY. Otros protocolos como Profibus, DeviceNet, Controlnet, Ethernet I/P, LonWorks, DeviceNet y RS232 están saliendo en el área de proceso, se pueden agregar módulos apropiados que admiten dichos protocolos de comunicación a la unidad.

El 22B-D4P0N104 es una unidad variable PowerFlex que pertenece a la serie PowerFlex 40 fabricada por Allen-Bradley (Rockwell Automation). La unidad variable PowerFlex 22B-D4P0N104 se ha utilizado ampliamente en varias industrias debido a su amplia gama de opciones y especificaciones. Esta unidad puede funcionar con una clasificación de voltaje trifásico de 480 voltios de CA y una clasificación de amperaje de 4 amperios y una calificación de potencia de salida de 2 caballos de fuerza. La unidad de variable PowerFlex 22B-D4P0N104 viene con un recinto abierto que está clasificado como IP20 y que permite a los usuarios montar la unidad. Al mismo tiempo, el recinto proporciona protección tanto al cableado como a las diferentes conexiones de la unidad. Con una programación simple, se puede instalar y configurar para proporcionar control del motor. La unidad 22B-D4P0N104 tiene funciones que simplifican los esquemas de control y reducen los costos de diseño de hardware. La función de temporizador controlada por retransmisión se activa con un inicio y entrada del temporizador programado. La función de contador 22B-D4P0N104 es otra salida activada por una entrada digital programada.

La función lógica básica de la unidad de variable 22B-D4P0N104 PowerFlex realiza una lógica booleana y la función de lógica PASS permite que la unidad funcione como un controlador de posición independiente mediante la configuración de presentación para funciones específicas de aceleración/desaceleración, dirección y velocidad. La función de control de vectores sin sensor hace que el 22B-D4P0N104 sea una unidad de alto rendimiento. Esta característica de control proporciona altos niveles de torque para una excelente velocidad y regulación actual, aceleración lineal y tiempo de respuesta de entrada digital y repetibilidad. Con una carga del 100%, el motor funciona a velocidad sincrónica y su característica automática proporciona un método para configurar la corriente de flujo y la caída de voltaje IR que afectan el rendimiento del control del vector sin sensor. La unidad variable PowerFlex 22B-D4P0N104 proporciona un teclado fijo como interfaz humana-máquina, y es a través de este teclado que los operadores y supervisores del dispositivo podrán modificar o ingresar nuevas variables en el sistema. Esta unidad es una unidad estándar que no incluye filtros. La unidad variable PowerFlex 22B-D4P0N104 viene con un ventilador de enfriamiento integrado en él. Al montar la unidad, los usuarios deben asegurarse de que este ventilador de enfriamiento no esté bloqueado por ningún objeto o por ningún otro equipo que se encuentre cerca. Es importante y se recomienda instalar la unidad en una ubicación limpia y segura sin ningún químico o materiales corrosivos porque esto ayudará a la unidad a funcionar de manera segura y al mismo tiempo preservará y extenderá su vida operativa. La unidad variable PowerFlex 22B-D4P0N104 es ideal para operar con aplicaciones 3 fases.
