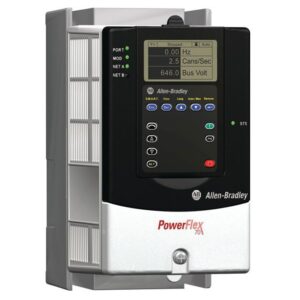

20AC072A0AYNANC0, Allen Bradley, PowerFlex70 AC Drive, 400 VAC, 3 PH, 72 Amps, 37 kW Normal Duty, 30 kW Heavy Duty,Panel Mount

El 20AC072A0AYNANC0 es un variador de CA con frecuencia ajustable. Estas unidades están diseñadas para funcionar y proporcionar un rendimiento listo para usar. Estos variadores de la serie PowerFlex 70 de Allen-Bradley son ideales en términos de conservación de espacio, flexibilidad de aplicación y confiabilidad. Ha sido prediseñado para garantizar una confiabilidad superior. La clasificación de voltaje para esta unidad es de 400 voltios de CA y la clasificación de corriente es de 72 amperios. La potencia de salida total para este variador de CA es de 50 caballos de fuerza. El convertidor de frecuencia viene con un conjunto de funciones de control y rendimiento. El variador utiliza un PWM codificado en seno con una frecuencia portadora programable. El rango de voltaje de salida se puede clasificar hasta el voltaje nominal del motor. El rango de frecuencia de salida está entre 0 y 400 Hertz. El 20AC072A0AYNANC0 no tiene módulo de interfaz hombre-máquina. La cara frontal de la unidad tiene una cubierta en blanco con las etiquetas de la empresa. El variador no tiene retroalimentación del codificador ni característica de par seguro. El variador está equipado con un sistema de frenado IGBT para controlar el variador. El variador tiene diferentes modos de parada programables que incluyen Rampa, Inercia, Freno de CC, Rampa para detener. y la curva S.

El variador 20AC072A0AYNANC0 admite 2 tiempos de aceleración y desaceleración programables de forma independiente. Cada tiempo se puede programar de 0 a 3600 segundos con incrementos de 1 segundo. El variador admite transitorios de línea de hasta 6000 voltios por pico según el estándar IEEE C62.41-1991. El variador tiene una lógica de control de inmunidad al ruido para transitorios de arco de lluvia de hasta 1500 voltios pico. El 20AC072A0AYNANC0 admite 3 conjuntos completos de datos de parámetros que se pueden cargar individualmente para diferentes procesos por lotes. El variador presenta el control vectorial sin sensor que puede desarrollar una gran cantidad de par en un amplio rango de velocidad y puede adaptarse a las características individuales del motor. El variador está equipado con un ventilador de enfriamiento para disminuir la temperatura interna. La unidad también está conectada con un termistor disipador de calor controlado por microprocesador. El termistor puede disparar el variador por temperaturas excesivas, lo que a su vez evita que el variador sufra daños por calentamiento.

Technical Specifications for 20AC072A0AYNANC0
