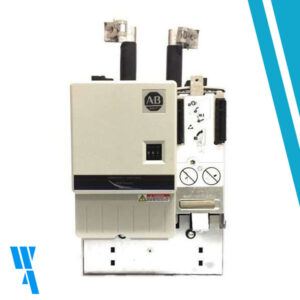

2094-BC07-M05-M, Allen Bradley, Servo, Kinetix 6200, voltaje de 460 voltios (CA), potencia, 22 kW y una corriente de salida de 45 amperios.

Acerca de 2094-BC07-M05-M

El 2094-BC07-M05-M es un módulo de eje integrado Kinetix 6000. Este módulo es un módulo convertidor con voltaje de entrada trifásico de 324-528 V rms con un rango de voltaje de entrada de CA aceptable de 360-480 VCA a lo largo de una frecuencia de entrada de 47-63 Hz. La corriente de entrada de CA principal del módulo es de 71,0 amperios nominales y el valor de irrupción de 62,2 amperios.

El voltaje de entrada de CC del 2094-BC07-M05-M para el seguidor de bus común es de 458-747 VCC y la corriente de entrada de 67,7 amperios, mientras que el voltaje de entrada de CA de alimentación de control es de 95-264 V rms, monofásico con valores nominales rms de 110-240 V. .

Este módulo de eje integrado está construido con derivación interna y resistencia de derivación interna. La potencia continua de la derivación interna es de 200 vatios y la potencia máxima es de 22,5 vatios. ¿El valor de la resistencia de derivación interna es 27,75? con un shunt de lectura de 765V DC y un shunt de valor de 805V DC. La potencia máxima de salida del módulo a 480 VCA es de 135 kW con una eficiencia del 97 %. La inductancia y capacitancia del convertidor es 75 ?H y 1410 ?F respectivamente. El módulo tiene una clasificación de corriente de cortocircuito de 200.000 A (rms) simétrica.

El ancho de banda del módulo es Velocity Loop con una frecuencia de 500 Hz y un bucle de corriente de 1300 Hz, mientras que la frecuencia de modulación de ancho de pulso (PWM) del módulo es de 4 kHz. La potencia nominal de salida del módulo es 71 vatios al 20%, 101 vatios al 40%, 137 vatios al 60%, 179 vatios al 80% y 226 vatios al 100%.

Al instalar este módulo en un gabinete, el espacio libre mínimo en la parte inferior es de 80 mm (3,10 pulg.) con una profundidad del gabinete de 302 mm (11,9 pulg.).

El diseño modular del variador 2094-BC07-M05-M y las características de seguridad integradas brindan un mantenimiento sencillo y una mayor flexibilidad. También simplifica el cableado, reduce el inventario de repuestos y puede modificarse con la tecnología avanzada. Reduce el tiempo de inactividad y el desperdicio de energía y producción y mejora la eficiencia operativa con la función Safe Speed. Sus funciones de seguridad avanzadas integradas también ayudan a proteger al personal. Otras características de seguridad incluyen velocidad máxima segura, monitoreo de aceleración máxima segura, monitoreo de dirección segura, monitoreo de velocidad cero, control de interruptor de habilitación y monitoreo y control de puertas. El 2094-BC07-M05-M tiene funciones de diagnóstico mejoradas que indican la naturaleza de la falla.

Technical Specifications for 2094-BC07-M05-M
