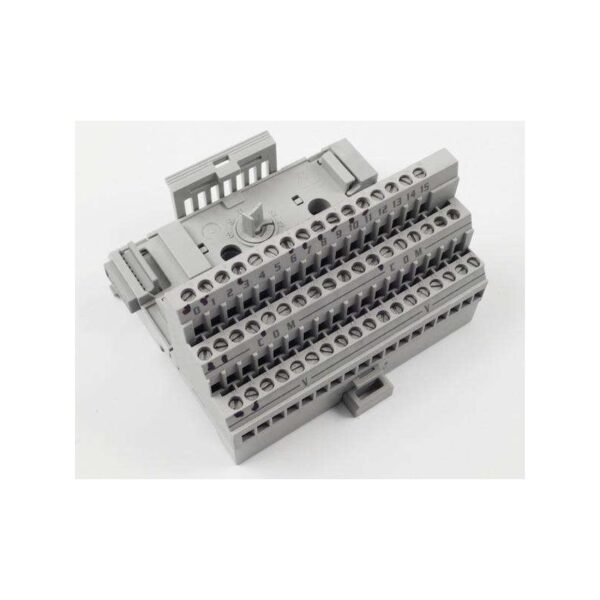

1794-TB3, Flex I/O Unidad base de terminal Flex I/O. Esta es una unidad base de terminal de abrazadera de tornillo de 3 hilos con dos (2) filas de terminales compuestas de uno

El 1794-TB3 es un componente Flex I/O fabricado por Allen-Bradley. Este componente es específicamente una unidad base de terminal, utilizada principalmente como puntos de terminación de dispositivos de campo y dispositivos de suministro de energía. este módulo también se usa para alojar módulos Flex I/O específicamente, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16, 1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794 -OB16PXT, 1794- OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 y 1794-OW8XT. El 1794-TB3 tiene tres (3) regletas de terminales. La regleta de terminales superior se compone de dieciséis (16) terminales designados para el cableado de las señales de entrada y salida. El terminal central e inferior está compuesto por dieciocho (18) terminales, designados para terminales comunes y de voltaje. -V Common está ubicado en las Terminales B-16 y B-33; Los terminales +V (entrada de voltaje) se encuentran en los terminales C-34 y C-5. Para la conexión en cadena al módulo de E/S Flex cercano y la base de terminales, el terminal de conexión en cadena está ubicado en C-34 (+) y B-16 (-) para entrada de suministro y C-51 (+) y B-33 (-) para salida de suministro. El 1794-TB3 tiene terminales de abrazadera de tornillo. Para instalar la base de terminales, coloque la base de terminales con una orientación ligeramente inclinada. Enganche la base de terminales sobre la parte superior del riel DIN para unir la parte posterior de la base de terminales al riel DIN. El gancho de la base de la terminal debe deslizarse por debajo del borde del módulo adaptador y el conector FlexBus está acoplado. Deslice la base del terminal y empújela firmemente contra el adaptador adyacente. Para bloquear la base de terminales al riel DIN, empuje la base de terminales hasta que el 1794-TB3 se alinee y encaje en el riel DIN.

La unidad base de terminal Flex I/O 1794-TB3 de Allen-Bradley es un dispositivo que proporciona puntos de conexión de terminal para el cableado de E/S y contribuye a la formación del backplane. Tiene un máximo de 16 conexiones de E/S con 18 terminales comunes y 18 terminales de tensión. El 1794-TB3 se utiliza en una aplicación con una clasificación eléctrica de 125 V CA/CC y tiene una capacidad de corriente máxima de 10 A con cable de cobre trenzado de 0,21 x 1,3 mm2 (24-16 AWG) diseñado para usarse con módulos de entrada y salida. El 1794-TB3 tiene una clasificación Flexbus de 5 V CC a 640 mA y suministra una corriente de 2 A a los terminales de E/S. También tiene clasificaciones de terminales V/COM de 125 V CC/CA y 10 A a 50-60 Hz.

Technical Specifications for 1794-TB3
