1794-IF41, Allen Bradley, FLEX I/O. Analogue input module. 4 x 0-20mA, +-10V isolated. 12 bit resolution.

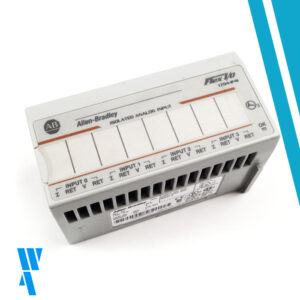

El Allen-Bradley 1794-IF4I es un módulo de entrada analógica aislado FLEX I/O. Este módulo analógico de 24 voltios CC tiene cuatro (4) entradas aisladas con terminación diferencial y viene con un indicador de alimentación y estado. Es compatible con una serie de unidades base de terminales, a saber, 1794-TBT, 1794-TBT3S, 1794-TB3, 1794-TB3S, 1794-TBNF y 1794-TBN.

El 1794-IF4I tiene una resolución unipolar de 16 bits, una resolución bipolar de 15 bits y una carcasa de tipo abierto. Se puede montar en carril DIN o en panel. El 1794-IF4I tiene un tipo de conversión de entrada sigma-delta con una tasa de conversión de entrada de 2,5 a 7,5 milisegundos para todos los canales. Viene calibrado de fábrica y se puede recalibrar cuando sea necesario. Su precisión es del 0,1% de escala completa a 25 grados centígrados tanto para la entrada de voltaje como para la entrada de corriente. Tenga en cuenta que la precisión de entrada de voltaje incluye términos de error de ganancia, repetibilidad, compensación y no linealidad. El módulo tiene una corriente Flexbus de 50 mA y un voltaje

de 5 voltios CC.

La corriente de su fuente de alimentación de CC externa es de 80 mA a 24 voltios de CC y el rango de voltaje nominal de su fuente de alimentación de CC externa es de 19,2 a 31,2 voltios de CC, incluida una ondulación de CA del 5%. El 1794-IF4I tiene un consumo de corriente de 145 mA a 5,1 voltios y 125 mA a 24 voltios. También tiene rangos variables de terminales de corriente de entrada de 4 a 20 mA, 0 a 20 mA y +/-20 mA, así como rangos variables de terminales de voltaje de entrada de +/-10 voltios, 0 a 10 voltios, +/-5 voltios y de 0 a 5 voltios, todos los cuales son configurables por el usuario. El voltaje de aislamiento del 1794-IF4I depende de la unidad base de terminal que esté instalada en él. Su voltaje de aislamiento continuo es de 120 voltios cuando se utilizan las unidades base 1794-TBT3S, 1794-TB3T, 1794-TB3S, 1794-TB3 y 1794-TB2. Cuando se usa una unidad base 1794-TBN, su voltaje de aislamiento continuo llega a 250 voltios. Este módulo tiene una temperatura de funcionamiento de -20 a 55 grados Celsius y una temperatura no operativa de -40 a 85 grados Celsius. Su temperatura máxima del aire circundante es de 55 grados centígrados y tiene una humedad relativa sin condensación de 5 a 95%. Tiene una vibración operativa de 5 G, un choque no operativo de 50 G y un choque operativo de 30 G.

El 1794-IF4I viene con canales aislados individualmente. Tiene un convertidor de analógico a digital (ADC) Sigma-Delta interno con una tasa de actualización de 2,5 ms, 5,0 ms y 7,5 ms. Tiene una resolución de 16 bits – unipolar; 15 bits más signo – bipolar con valores específicos de 0,156 mV/cnt unipolar; 0,313 mV/cnt bipolar para señales de Tensión y 0,320 ?A/cnt unipolar; 0,640 ?A/cnt bipolar para señales de Corriente. Cada canal tiene una respuesta de paso de tasa de conversión de 1200 Hz = 0,6 ms tasa de conversión de 600 Hz = 6,7 ms tasa de conversión de 300 Hz = 13,4 ms tasa de conversión de 150 Hz = 26,7 ms. Este módulo tiene una precisión absoluta de 0,1 % de escala completa a 25 °C 0,1 % de escala completa a 25 °C tanto para voltaje como para terminal de corriente con desviación de precisión de 0,0028 % de escala completa/°C para voltaje y 0,0038 % de escala completa/°C para Actual.

El 1794-IF4I tiene un indicador LED de estado incorporado, como el indicador de estado OK. Este indicador es un indicador bicolor que parpadea en verde si el módulo está en condición de reinicio de encendido, la alimentación de 24 V CC está apagada y el módulo está en modo de configuración. Se muestra rojo cuando el módulo falla la prueba de hardware inicial.
