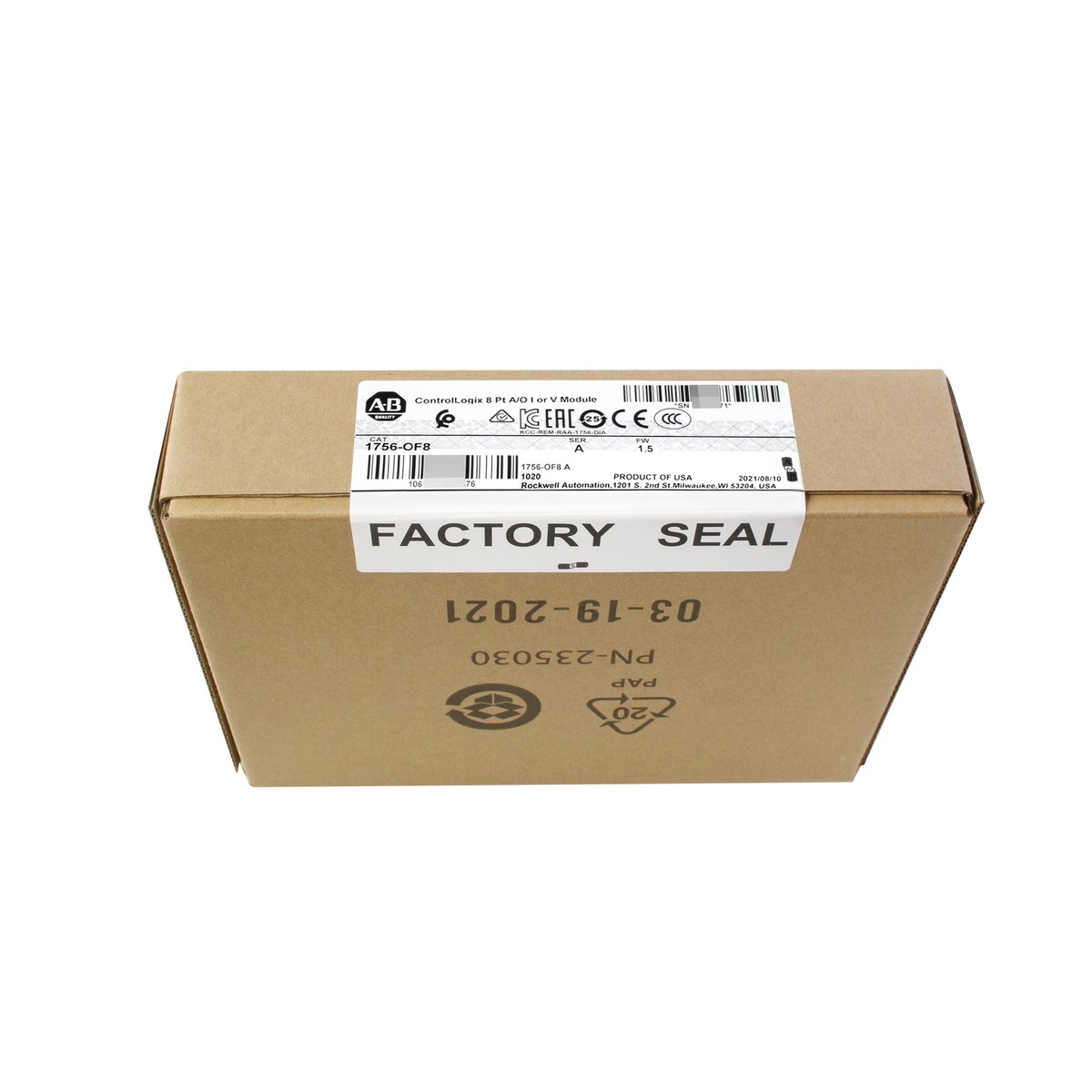

1756-OF8, Allen Bradley, Modulo de salida analógica, output 8 puntos, current/tens, ControlLogix

El Allen-Bradley 1756-OF8 es un módulo de salida analógica que forma parte de la plataforma ControlLogix. Este módulo analógico se puede utilizar para controlar y modular dispositivos eléctricos y de campo, transmitir o retransmitir señales para interactuar con instrumentos de medición y registro o para cualquier otro propósito.

El 1756-OF8 viene con ocho (8) canales de salida analógica configurables para señales de salida analógica de +/-10 VCC y 0-20 mA. Tiene una resolución de 15 bits en 21 mA – 650 nA/bit y 15 bits en 10,4 V – 320 µV/bit con capacidad de protección contra circuito abierto, cortocircuito y sobretensión.

El 1756-OF8 utiliza R-Ladder DAC, monotonicidad sin método de conversión de módulo de códigos faltantes y proporciona datos de registro en forma de modo entero (justificado a la izquierda, complemento de 2 s) punto flotante IEEE de 32 bits. Tiene un tiempo de exploración de 12 ms para el formato de coma flotante y de 8 ms para el formato de entero.

El 1756-OF8 requiere bloques de terminales extraíbles para el cableado de las señales de entrada. Los bloques de terminales apropiados son 1756-TBNH y 1756-TBSH. Para 1756-TBNH, el tamaño de cable aplicable es de 0,33…2,1 mm2 (22…14 AWG) de cobre sólido o trenzado, clasificado a 105 °C (221 °F) o más, 1,2 mm (3/64 pulg.) de aislamiento máx. para conexión de un solo cable y cable de cobre trenzado o sólido de 0,33…1,3 mm2 (22…16 AWG), clasificado a 105 °C (221 °F) o más, aislamiento de 1,2 mm (3/64 pulg.) máx. para conexión de doble hilo. Cuando se utiliza 1756-TBSH, el tamaño de cable adecuado es de 0,33…2,1 mm2 (22…14 AWG) de cobre blindado sólido o trenzado clasificado para 105 °C (221 °F) o más, 1,2 mm (3/64 pulg. ) aislamiento máx. Solo la conexión de un solo cable es aplicable para el 1756-TBSH.

Cuando está operativo, tiene una deriva de compensación de 50 ppm/grados Celsius y 0,1 ppm/grados Celsius y una deriva de ganancia dependiente de la temperatura de 25 ppm/grados Celsius y 50 ppm/grados Celsius (actual). El módulo tiene un tiempo de exploración de 12 milisegundos para punto flotante y 8 milisegundos para enteros y tiene un error de módulo general de 0,15 % (en modo de voltaje) y 0,3 % (en modo de corriente). El módulo 1756-OF8 tiene un voltaje de aislamiento de 250 voltios con aislamiento reforzado probado a 1350 voltios CA durante 2 segundos entre los canales de salida y el backplane. Tiene códigos de temperatura T4A (Norteamérica), T4 (ATEX) y T4 (IEC) y viene en un gabinete de estilo abierto. La temperatura operativa del 1756-OF8 oscila entre 0 y 60 grados centígrados y está diseñado para mantener su función a una tasa de choque de 30G y una vibración de 2G de 10 a 500 Hertz.

Technical Specifications for 1756-OF8
