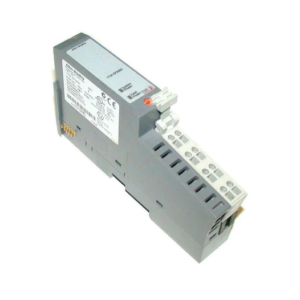

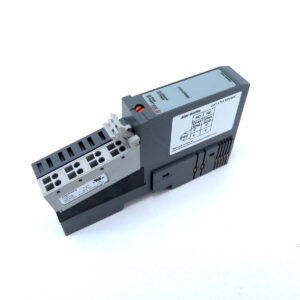

1734-EP24DC, Allen-Bradley, Point I/O Modulo de expansion de fuente de alimentacion.

La unidad de expansión de la fuente de alimentación Allen-Bradley 1734-EP24DC pasa el campo eléctrico de 24 VCC al módulo de E/S en el lado derecho. Esta unidad de expansión de la fuente de alimentación amplía la alimentación del bus de panel posterior hasta 17 módulos de E/S en el lado derecho de la fuente. Esta fuente de alimentación crea un nuevo segmento de partición de voltaje de campo para el dispositivo de control de campo. El 1734-EP24DC separa la alimentación de campo del módulo de E/S a la izquierda de la unidad.

Esta fuente de alimentación es de color gris oscuro y el color gris oscuro de la fuente de alimentación de expansión permite una fácil inspección e identificación visual. Puede usar una unidad de expansión de fuente de alimentación con un adaptador POINT I/O para ensamblar el sistema por completo. La unidad de expansión 1734-EP24DC es compatible con los adaptadores 1734 POINT I/O.

El rango de tensión de alimentación del 1734-EP24DC es de 10 a 28,8 V CC. La corriente máxima de suministro de esta fuente de alimentación es de 10A. La temperatura de funcionamiento de esta fuente de alimentación es de -13 a 140 grados. Fahrenheit y la temperatura no operativa es de -40 a 185 grados. Fahrenheit a una humedad relativa de 5-95% sin condensación. La vibración de funcionamiento de esta fuente de alimentación es de 5 g a 10-500 Hz. El impacto operativo del 1734-EP24DC es de 30 g y el impacto no operativo es de 50 g. Tiene potencia de campo de 24 voltios CC y una corriente de entrada de 6 amperios durante 10 milisegundos con protección contra sobrevoltaje de polaridad inversa. Esta fuente de alimentación de expansión tiene una corriente de alimentación de 10 amperios.

El 1734-EP24DC es un módulo de Allen-Bradley que funciona como fuente de alimentación de expansión. Este módulo está diseñado para usarse con el sistema 1734 POINT I/O. Se utiliza principalmente para ampliar la corriente POINTBus y suministrar energía a los módulos instalados en el lado derecho de la fuente de alimentación.

El 1734-EP24DC admite la instalación de hasta cuatro (4) a diecisiete (17) módulos POINT I/O, según la clasificación actual del módulo instalado. Tiene una clasificación de voltaje de entrada de 24 V CC, nominal con un rango de voltaje aceptable de 10 a 28,8 V CC. Esta fuente de alimentación de expansión es capaz de soportar una corriente de irrupción de 6 amperios durante 10 ms.

El 1734-EP24DC tiene un indicador de estado incorporado, como un indicador de estado de alimentación de campo y un indicador de alimentación del sistema de 5 V. Puede instalarse horizontal y verticalmente, siguiendo la orientación del sistema POINT I/O. Cuando se instala horizontalmente, la corriente de salida de POINTBus es de 1 A a una entrada de 10-19,2 VCC y de 1,3 A a una entrada de 19,2-28,8 VCC. Cuando se instala verticalmente, la corriente de salida de POINTBus es de 1 A a una entrada de 10-28,8 V. Este módulo tiene una protección de sobretensión de entrada integral, específicamente, protección de polaridad inversa.

El 1734-EP24DC es compatible para la instalación con cualquier adaptador 1734 POINT I/O. Cuando se interrumpe la fuente de alimentación de expansión, el voltaje de salida permanece dentro de la especificación cuando el voltaje de la fuente de entrada cae durante 10 ms a una carga máxima de 10 V.

El 1734-EP24DC tiene un consumo de energía máximo de 9,8 W a 28,8 V CC, una disipación de energía máxima de 3,0 W a 28,8 V CC y una disipación térmica de 10,0 BTU/h a 28,8 V CC.

Technical Specifications for 1734-EP24DC
